Rysunek 54. Tłok i korbowód po rozmontowaniu: 1 - pierścienie tłokowe; 2 - pierścienie ustalające sworznia tłokowego; 3 — tłok; 4 - sworzeń tłokowy; 5 — korbowód; 6 - tuleja łożyskowa w górnej głowicy korbowodu; 7 — śruby mocujące pokrywę łożyska korbowodu; 8 — górna panewka łożyska korbowodu; 9 — dolna panewka łożyska korbowodu; 10 — pokrywa łożyska korbowodu
Rysunek 54 przedstawia poszczególne części tłoka z korbowodem. Podczas montażu i instalacji należy wykonać następujące czynności:
- przed montażem należy dokładnie sprawdzić powierzchnie tłoka (w przypadku montażu nowych tłoków). Sprawdź średnice, grupy rozmiarów i ostatnie dwie cyfry katalogu części zamiennych, które muszą być podane na tłokach i które są zgodne z wymogami montażowymi;
- podczas wymiany korbowodów należy zwrócić uwagę na dolne części pokryw łożysk, gdzie mogą być wybite jeden lub dwa punkty, które określają grupę rozmiarów panewek łożyskowych;

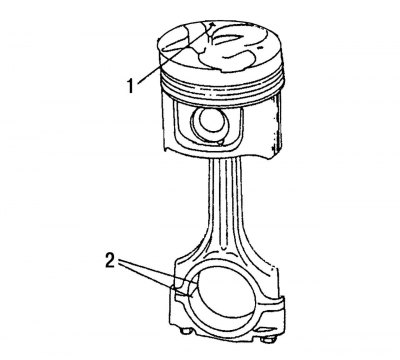

Rysunek 63. Tłok z zespołem korbowodu
- nasmaruj sworzeń tłokowy i wciśnij go w otwory piast tłoka i tulei korbowodu za pomocą trzpienia o odpowiedniej średnicy. Zamontuj pierścienie ustalające sworznia tłokowego po obu stronach, upewniając się, że są prawidłowo osadzone w rowkach. Tłok z korbowodem należy zamontować w silniku w taki sposób, aby strzałka 1 (rysunek 63) na dnie tłoka skierowanym do przodu silnika, a płatki prowadzące 2 panewek łożysk korbowodu znajdowały się po lewej stronie silnika;
- upewnij się, że po złożeniu tłok obraca się swobodnie w obu kierunkach na sworzniu tłokowym;

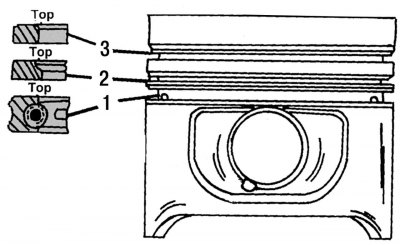

Rysunek 64. Pierścienie tłokowe w przekroju: 1 - pierścień zgarniający olej kompozytowy z rozprężnikiem (powierzchnia robocza chromowana); 2 - pierścień dociskowy dolny o przekroju trapezowym; 3 - górny pierścień ściskający o przekroju kwadratowym (powierzchnia styku jest asymetrycznie szlifowana i chromowana)
- za pomocą szczypiec do pierścieni tłokowych zamontuj pierścienie na tłoku, zwracając szczególną uwagę na prawidłową kolejność ich montażu. Pierścienie uszczelniające można łatwo pomylić, dlatego należy zwrócić uwagę na ich przekroje i położenie na tłoku. Rysunek 64 przedstawia przekroje pierścieni i kolejność ich ułożenia.
