Spis treści: Wyjmowanie ↡ Instalacja ↡
Wyjmowanie
1. Wyjmij filtr powietrza 18 (rysunek 2.69).
2. Zdejmij rurę wlotową 20.
3. Odłącz przewody doprowadzające sprężone powietrze 9 i 19.
4. Odłącz rurę łączącą 6.
5. Odłączyć rurę próżniową 2 od jednostki ciśnieniowej 7.
6. Odkręcić śruby mocujące rurę wtrysku oleju 5 do turbosprężarki 1. Wymienić pierścienie uszczelniające 4.
7. Odkręć śruby mocujące rurę wydechową do turbosprężarki. 1. Wymień śruby, nakrętki i uszczelki.
8. Odkręć śruby mocujące przewody spustowe oleju 10 i 11. Wymień uszczelkę 14 i pierścień uszczelniający 13.
9. Odłączyć turbosprężarkę 1 od kolektora wydechowego. Wymień nakrętki mocujące.
Instalacja
10. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
(Tekst ponownie opublikowany ze strony internetowej: MERCEDESMAN.ru)

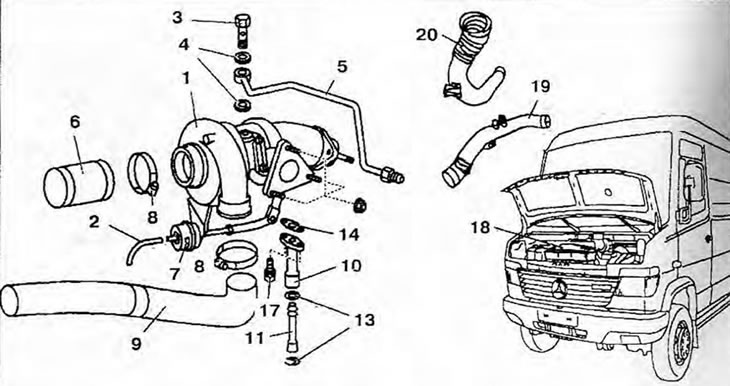

Rysunek 2.69. Turbosprężarka: 1 - Turbosprężarka; 2 - Lampa próżniowa: 3 - Śruba; 4, 13 - Pierścienie uszczelniające; 5 - Przewód wtrysku oleju; 6 - Rura łącząca; 7 - Jednostka ciśnienia; 8 - Zacisk; 9, 19 - Rury doprowadzające sprężone powietrze; 10, 11 - Przewody spustowe oleju; 14 - Uszczelka; 18 - Obudowa filtra powietrza; 20 - Rura wlotowa.
