Spis treści: Wyjmowanie ↡ Instalacja ↡
Wyjmowanie
1. Spuść płyn chłodzący.
2. Wyjmij element filtrujący 1 (rysunek 2.68).
3. Odłączyć złącze przewodów od czujnika ciśnienia oleju 14.
4. Odkręć śruby 12 i 13.
5. Zdejmij chłodnicę 3 wraz z obudową filtra.
6. Odkręć śruby 11 mocujące chłodnicę do obudowy filtra 2.
7. Odłączyć obudowę filtra 2 od chłodnicy 6. Wymienić pierścienie uszczelniające 9, 10 i 14.
Instalacja
8. Montaż wykonuje się w odwrotnej kolejności niż demontaż.

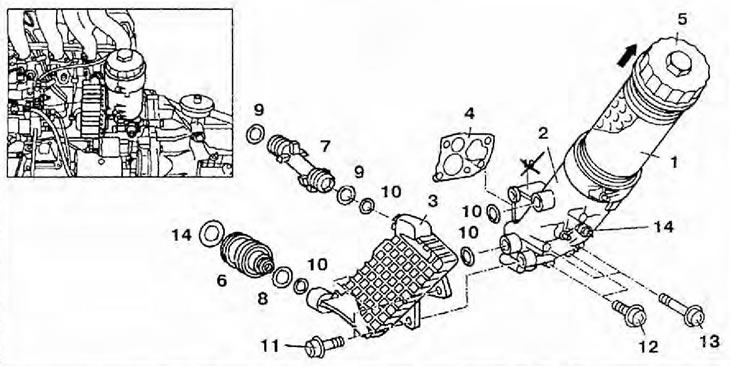

Rysunek 2.68. Obudowa filtra oleju: 1 - Element filtrujący; 2 - Obudowa filtra oleju; 3 - Chłodnica oleju; 4 - Uszczelka; 6, 7 - Rury rozgałęźne; 8, 9, 10, 14 - Pierścienie uszczelniające; 11, 12, 13 - Śruby; 14 - Złącze przewodu czujnika ciśnienia oleju.
