Wymiana pierścienia i docieranie gniazda zaworowego (Mercedes-Benz Vario 814)

Spis treści: Wymiana pierścienia gniazda…↡ Docieranie gniazd zaworów ↡

Wymiana pierścienia gniazda zaworowego

1. Wyjmij sprężyny zaworowe.

2. Wyjmij zawory.

3. Wyjmij świece żarowe.

4. Wyjmij uchwyt wtryskiwacza.

5. Wyjmij komorę wstępną.

6. Zmierz wysokość głowicy cylindra. Jeżeli uzyskana wartość jest mniejsza od dopuszczalnej, głowicę cylindra należy wymienić.

7. Sprawdź prowadnice zaworów. W razie konieczności wymień je.

8. Zdjąć pierścień gniazda zaworu za pomocą ściągacza pierścieni.

9. Zmierz średnicę główną D2 (rysunek 2.39a).

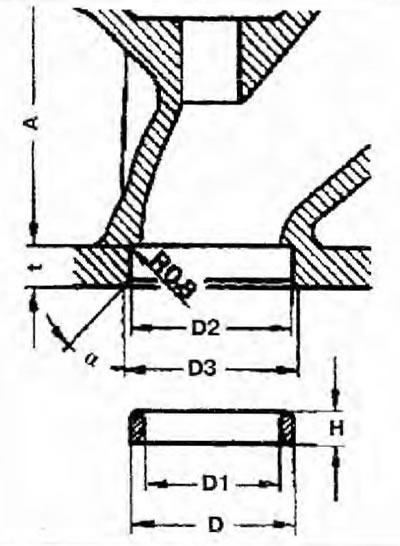

Rysunek 2.39a. Wymiana pierścienia gniazda zaworu: A - Wysokość (wysokość głowicy cylindra - powierzchnia rozdzielająca - wysokość pierścienia gniazda zaworowego); D - Średnica zewnętrzna pierścienia gniazda zaworu; D1 - Średnica wewnętrzna pierścienia gniazda zaworowego; D2 - Główna średnica otworu na pierścionek; D3 - Średnica fazy siedziska; H - Wysokość pierścienia gniazda zaworu; t - Głębokość otworu na pierścień gniazda zaworu; a-Kąt ścięcia siodła.

10. Schłodzić pierścień gniazda zaworowego ciekłym azotem i podgrzać głowicę cylindra w kąpieli wodnej do temperatury około 80°C.

11. Wbić pierścień gniazda zaworu w otwór gniazda zaworu za pomocą dziurkacza. Pierścień gniazda zaworowego musi mieć pełny kontakt z głowicą cylindra. Wymiary pierścienia gniazda zaworowego podano w tabeli 2.5.

12. Oszlifuj gniazda zaworowe.

13. Montaż wykonuje się w odwrotnej kolejności niż demontaż.

Tabela 2.5. Wymiary pierścienia gniazda zaworu

Parametry		Silniki 602.984/985
Wysokość głowicy cylindra H, mm	Nowy	142.9-143.1
Wysokość głowicy cylindra H, mm	Dopuszczalne zużycie po docieraniu (maksymalne usunięcie około 0,5 mm)	142.4-142.6
Średnica wewnętrzna tulei prowadzącej A, mm	Zawór wlotowy	8.000-8.030
Średnica wewnętrzna tulei prowadzącej A, mm	Zawór wydechowy	9.000-9.050
Głębokość otworu pod pierścień gniazda zaworowego w głowicy cylindra t dla pierścieni standardowych, mm	Zawór wlotowy	8.25-8.35
	Zawór wydechowy	8.25-8.35
Promień R, mm	Zawór wlotowy	0.8
Średnica D2 standardowego pierścienia, mm	Zawór wydechowy	0.8
Nakładanie się pierścieni gniazdowych w głowicy cylindra, mm	Zawór wlotowy	36.000-36.016
Wysokość naprawy pierścieni H, mm	Zawór wlotowy	-
	Zawór wydechowy	36.500-36.516
	Zawór wlotowy	0.068-0.100
	Zawór wydechowy	0.068-0.100
	Zawór wlotowy	5.963-6.037
	Zawór wydechowy	5.963-6.037
	Zawór wlotowy	-
	Zawór wydechowy	6.163-6.237
Średnica zewnętrzna pierścienia standardowego D, mm	Zawór wlotowy	39.084-39,100
Średnica zewnętrzna wymienianego pierścienia D, mm	Zawór wydechowy	36.084-36.100
Kąt fazowania siedziska α, mm	Zawór wlotowy	-
Średnica fazy D3, mm	Zawór wydechowy	36.584-36.600
	Zawór wlotowy	33.600-33.800
	Zawór wydechowy	30.400-30.600
	Zawór wlotowy,°	45
	Zawór wydechowy,°	45
	Zawór wlotowy	43.0-43.4
	Zawór wlotowy	40.0-40.4

Docieranie gniazd zaworów

14. Zmierz dopasowanie zaworu. W razie konieczności należy wymienić pierścień gniazda zaworu.

15. Szlifowanie gniazd zaworowych (rysunek 2.396).

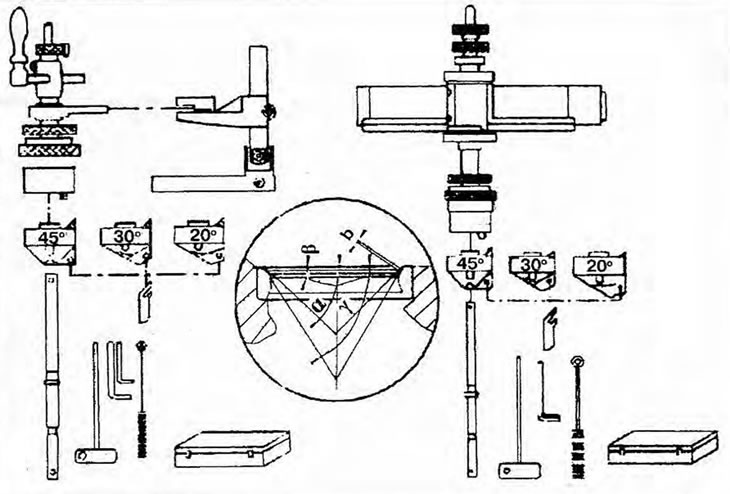

Rysunek 2.396. Docieranie gniazd zaworów: (MB Sprinter Rys. 2B.1546): b - Szerokość siodełka; α - Kąt gniazda zaworu; β - Górny kąt korekcji; γ - Dolny kąt korekcji.

16. Wymień zawory, sprawdź szczelność zaworów.

17. Sprawdź dopasowanie zaworu. Wymiary gniazd zaworowych podano w tabeli 2.6.

18. Zamontuj wszystkie wymontowane podzespoły w odwrotnej kolejności niż przy demontażu.

Tabela 2.6. Wymiary gniazda zaworu

Parametry		Silniki 602.984/985
Szerokość gniazda zaworu b, mm	Zawór wlotowy	1.2-1.7
Kąt gniazda zaworu α,	Zawór wydechowy	1.5-2.0
Odchylenie owalności gniazda zaworowego,°	Zawór wlotowy	45°15'
	Zawór wydechowy	45°15'
	Zawór wlotowy	15°15'
	Zawór wydechowy	15°15'
	Zawór wlotowy, mm	0.03
	Zawór wydechowy, mm	0.03
Dopasowanie nowych zaworów do nowych pierścieni gniazd zaworowych, mm	Zawór wlotowy	0.1-0.5
	Zawór wydechowy	0.1-0.5
Odległość od końca trzonka zaworu do łożyska głównego wałka rozrządu T, mm	20.4-21.4
