Wyjmowanie
1. Wyjmij tłoki.
Badanie
2. Sprawdź, czy na korbowodach nie ma przebarwień, otarć i zarysowań.
3. Odkręć śruby mocujące i zdejmij pokrywy korbowodów.
4. Zmierz średnicę dolnej i górnej głowicy korbowodu (rysunek 2.45). Jeżeli zmierzona wartość jest większa od wartości dopuszczalnej, należy przeszlifować powierzchnię styku pokrywy korbowodu o 0,2 mm.

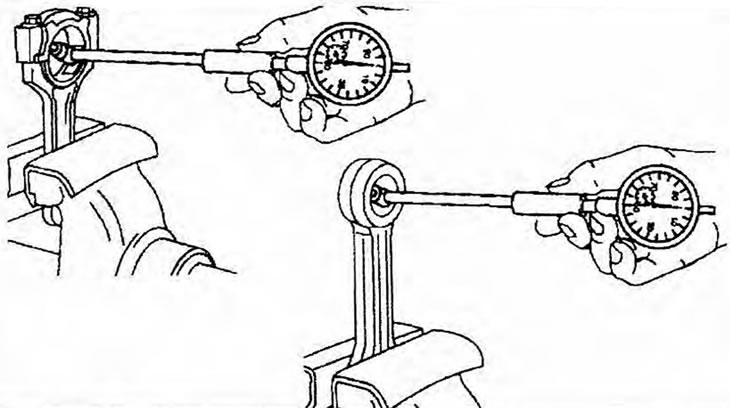

Rysunek 2.45. Sprawdzanie średnic górnej i dolnej głowicy korbowodu za pomocą wskaźnika.
5. Sprawdź średnicę wewnętrzną tulei górnej głowicy korbowodu (rysunek 2.46). Jeżeli wartość jest większa od dopuszczalnej, należy wymienić tuleję. Wymiary korbowodów podano w tabeli 2.7.

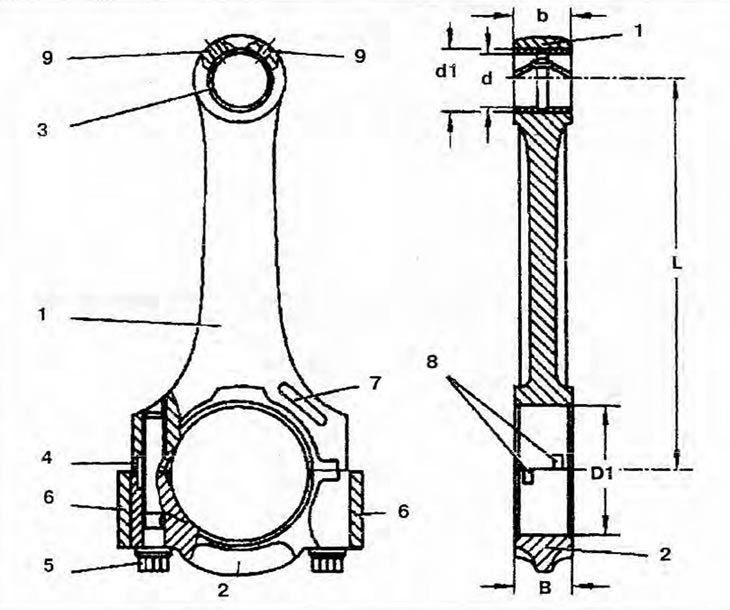

Rysunek 2.46. Główne wymiary korbowodu: 1 - Korbowód; 2 - Osłona korbowodu; 3 - Tuleja górnej głowicy korbowodu; 4 - Wpust klinowy; 5 - Śruba mocująca pokrywę korbowodu; 6 - Ciężarki wyważające; 7 - Pole identyfikacji korbowodu; 8 - Rowki do montażu wkładek; 9 - Kanały olejowe. "b" – Szerokość górnej główki korbowodu; "B" – Szerokość dolnej głowicy korbowodu; "d" – średnica wewnętrzna tulei górnej głowicy korbowodu; "d1" – Średnica otworu pod tuleję górnej głowicy korbowodu; "D1" – średnica; "L" - Odległość między środkami główek korbowodów.
Informacje skopiowane ze strony internetowej MercedesMan.ru
Instalacja
6. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Tabela 2.7. Wymiary korbowodu
| Parametry | Silniki 602.984/985 | |
| Odległość między środkami główek korbowodów L, mm | 144.97-145.03 | |
| Szerokość górnej i dolnej głowicy korbowodu B, mm | 21.95-22.00 | |
| Średnica D1 dolnej głowicy korbowodu, mm | 51.600-51.614 | |
| Dopuszczalne odchylenie od okrągłości i stożkowości dolnej główki korbowodu, mm | 0.02 | |
| Dopuszczalne skręcenie dolnej główki korbowodu względem górnej główki na każde 100 mm długości korbowodu, mm | 0.1 | |
| Dopuszczalna różnica odchylenia od równoległości pomiędzy głowicami korbowodów na każde 100 mm długości korbowodu, mm | 0.05 | |
| Dopuszczalna różnica ciężaru między korbowodami, g | 2 | |
| Średnica wewnętrzna tulei górnej głowicy korbowodu d, mm | 28.018-28.024 | |
| Średnica zewnętrzna tulei, mm | 30.575-30.600 | |
| Średnica pod tuleją w górnej głowicy korbowodu d 1, mm | 30.500-30.525 | |
| Luz sworznia tłokowego w tulei górnej głowicy korbowodu, mm | 0.007-0.018 | |
| Maksymalne wysunięcie (Rz) tulei korbowodu na zewnątrz, µm | 5 | |
| Średnica śruby korbowodu | M9x1 | |
| Długość śruby korbowodu, mm | Nowy | 52-0.3 |
| Do przyjęcia | 52.9 | |
