Zamiar
Wykrywanie ciśnienia powietrza w kolektorze dolotowym i przesyłanie sygnału do sterownika silnika (N3/9).
Projekt
Czujnik ciśnienia doładowania zawiera piezoelektryczne rezystory objętościowe, które umieszczone są na membranie pomiarowej i połączone zgodnie ze schematem mostka pomiarowego.

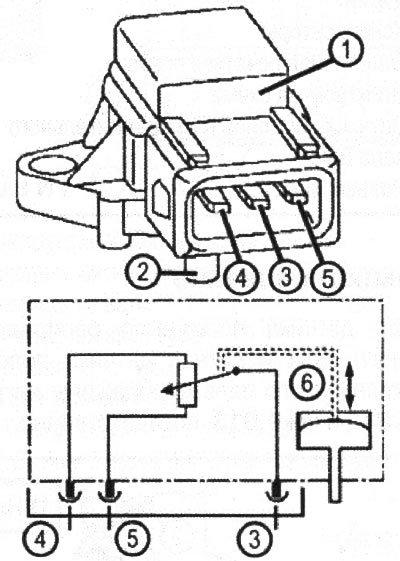

VN 9.026 Czujnik ciśnienia doładowania B5/1. Konstrukcja; 1. Ciało; 2. Przewód doprowadzający ciśnienie mierzone; 3. Napięcie zasilania; 4 Sygnał wyjściowy; 5. "Msza"; 6. Przepona
Funkcjonowanie
Zmiana ciśnienia w kolektorze dolotowym powoduje zmianę kształtu membrany pomiarowej, co z kolei powoduje zmianę rezystancji elementów mostka pomiarowego. Sygnał wyjściowy jest napięciem proporcjonalnym do zmian ciśnienia w kolektorze dolotowym.
