VN 2. 095
1. Koło zamachowe
2. Podkładka
3. Śruba
4. Przypnij
5. Wał korbowy

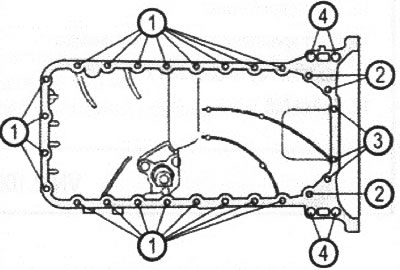

Montaż miski olejowej
VN 2. 097
1. Otwory pod śruby M6x20 (9 Nm)
2. Otwory na śruby M6x35 (9 Nm)
3. Otwory pod śruby M6x85 (9 Nm)
4. Otwory na śruby M6x40 (20 Nm)

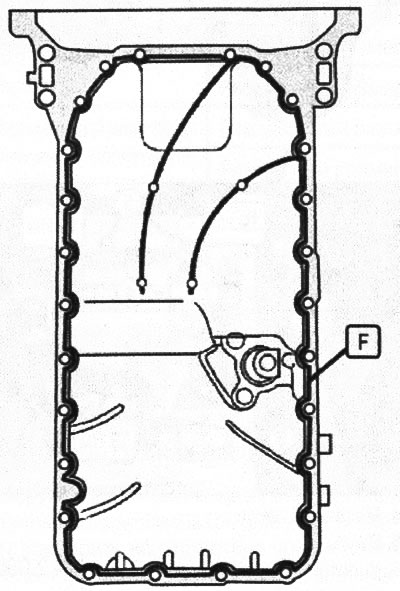

Nakładanie uszczelniacza silikonowego na miskę olejową
Artykuł pobrany z tego portalu MercedesMAN.ru
Uszczelniacz nanosi się wzdłuż linii oznaczonej na rysunku literą F w postaci paska o wymiarach 2,0 x 0,5 mm.
VN 2. 098

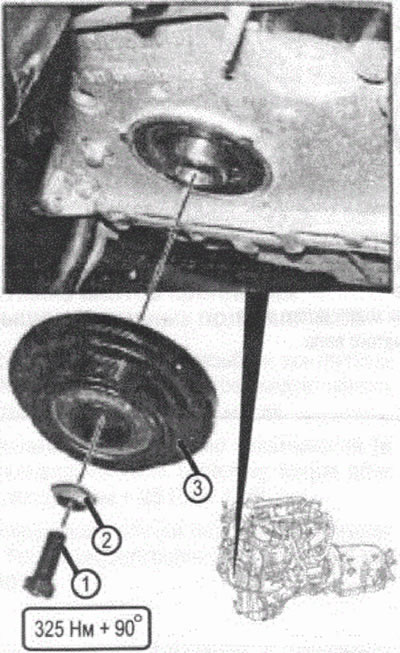

Koło pasowe wału korbowego
VN 2. 099
1. Śruba mocująca koło pasowe wału korbowego
2. Podkładka
3. Koło pasowe wału korbowego z tłumikiem drgań skrętnych
