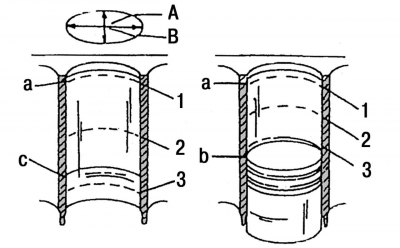

55. ábra. Hengerpersely furatmérési helyek: A - mérés a motor hossztengelyében; B - mérés a motor kereszttengelyében; a - a felső dugattyúgyűrű felső ütközési pontja; b — alsó dugattyú-leállási pont; c — az olajlehúzó gyűrű alsó ütközési pontja; 1, 2, 3 — mérési pontok
Furatmérő segítségével mérje meg a henger átmérőjét az ábrán látható módon 55.
A méréseket a motor hengerblokkjának hossz- és kereszttengelyében, valamint azonos hengermélységekben végzik. Mind a hat eredményt gondosan feljegyezzük. A henger tetején és alján kapott mérési eredmények különbsége a kúposságra utal. A hossztengely mentén és a kereszttengely mentén végzett mérések eredményeinek különbsége a hengerfuratok ovalitását jelzi. A henger átmérője a 6 mérési pont egyikében sem térhet el 0,12 mm-nél nagyobb mértékben a megadott értéktől.
Minden motor cserélhető hengerperselyekkel van felszerelve, amelyeket egy szervizben kell a hengerblokkba préselni. A hengerblokk illeszkedő felületét ellenőrizni kell a hengerfej illeszkedő felületéhez hasonló deformációk szempontjából. Végezzen méréseket hosszirányban, keresztirányban és átlósan a hengerblokk illeszkedő felületére szerelt vonalzó alatt. Egy 0,10 mm-nél vastagabb hézagmérőnek a felület egyetlen pontján sem szabad a vonalzó alá mennie.
