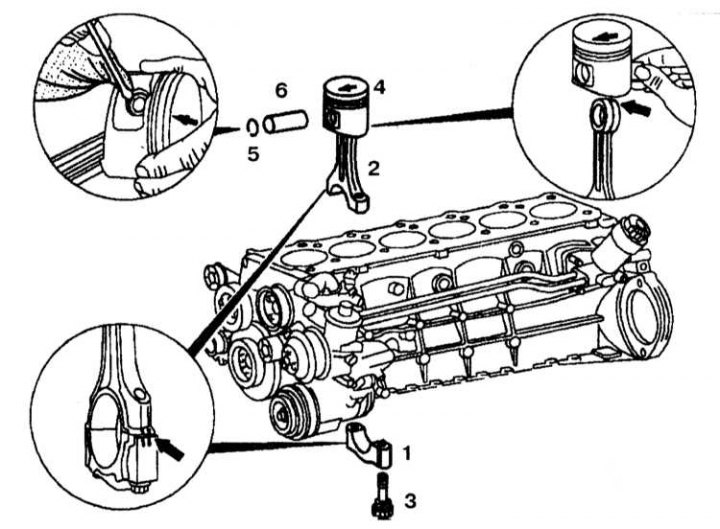

A dugattyú eltávolítása hajtórúddal
1 - Összekötő rúd burkolata; 2 - Összekötő rúd; 3 - Csavar; 4 - Dugattyú; 5 - Rögzítőgyűrű; 6 - Összekötő rúd csapja

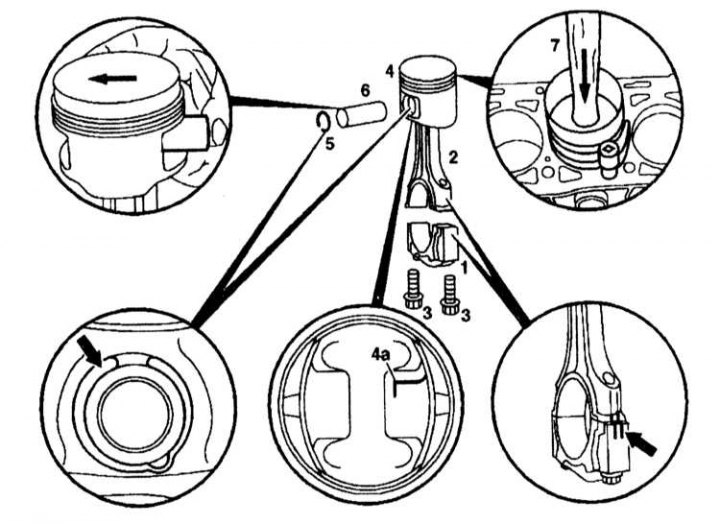

Dugattyúk beszerelése
1 - Összekötő rúd burkolata; 2 - Összekötő rúd; 3 - Csavar; 4 - Dugattyú; 5 - Rögzítőgyűrű; 6 - Összekötő rúd csapja; 7 - Tüske
1. Tekerje fel a hajtórúd csapágyfedeleit (1). Az összekötő rúd (2) és a fedél (1) együtt van jelölve.
2. Távolítsa el a dugattyút (4) és a hajtórudat (2) felfelé. A mozgás iránya a dugattyú tetejére van bélyegezve. Egyes változatoknál az iránynyíl a dugattyúkopás miatt nem marad sokáig látható; ebben az esetben ismét fel kell jegyezni az irányt.
3. Csavarhúzóval nyomja ki a rögzítőgyűrűt (5), és vegye le a dugattyút a hajtórúdról.
4. Ellenőrizze a dugattyúgyűrű-hézagokat.
5. Kenje meg a dugattyúcsapot (6) és a hajtórúd perselyét.
6. Szerelje fel a dugattyút (4) a hajtórúdra (2).
7. Nyomja be kézzel a dugattyúcsapot (6).
8. Helyezze be a rögzítőgyűrűt (5) a dugattyú hornyába.
9. Törölje le olajjal a hengereket, a hajtórúd csapcsapjait, a csapágyakat és a dugattyúkat (4).
10. Szerelje fel a tüskét (7) a dugattyúgyűrűkre.
11. Állítsa a dugattyúkat (4) menetirányba.
12. Szerelje fel az összekötő rudakat (2) és a burkolatokat (1), igazítva az oldalsó jeleket.
13. Ellenőrizze és húzza meg a hajtórúd csapcsavarjait.
14. Összeszerelés után ellenőrizze a hézagokat és a forgás könnyűségét.
