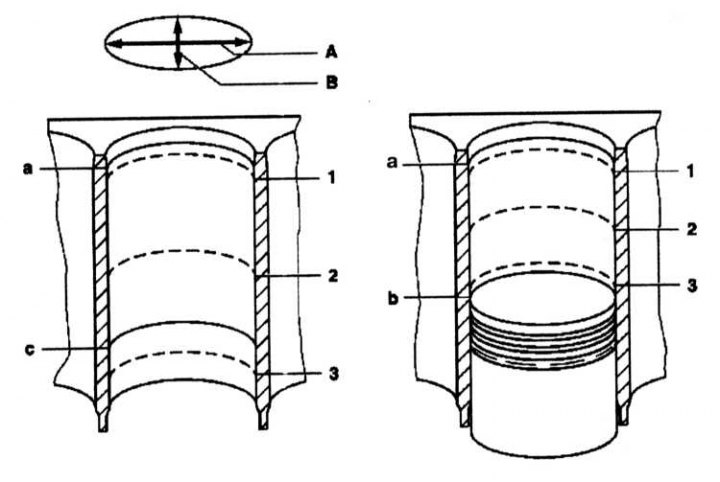

Hengerméretezési pontok
A - Hosszanti irány; B - Keresztirány; a - A felső nyomógyűrű felső mozgási pontja; b - Alsó holtpont; c - Az olajkaparó gyűrű legalacsonyabb mozgási pontja; 1, 2, 3 - Mérési pontok

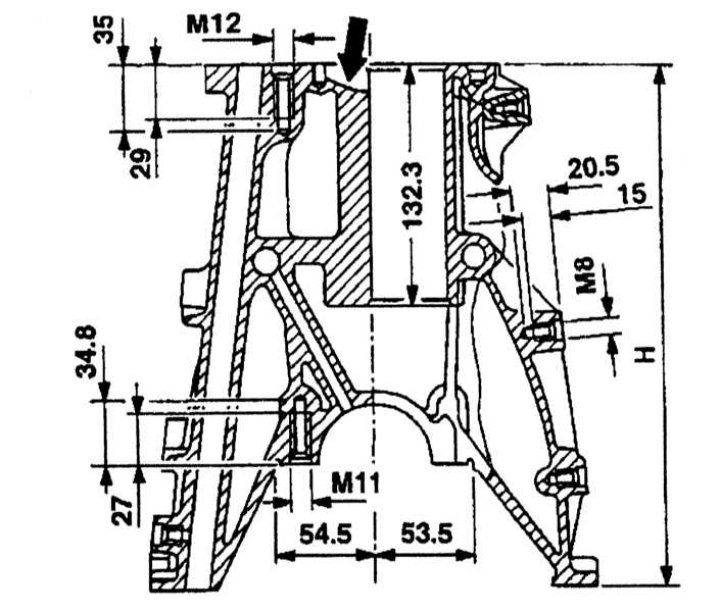

A hengerblokk és a mérési pontok illeszkedő felületeinek megmunkálása
A hengerek és a dugattyúk méretei megadva vannak Műszaki adatok. Kérjük, ügyeljen a következő paraméterekre is:
| Megengedett kopás hossz- és keresztirányban | 0,10 mm |
| Megengedett ovális | Új 0,007 mm |
| Megengedett 0,05 mm | |
| Megengedett érdesség RZ hónolás után | 0,003 - 0,006 mm |
| Megengedett hullámosság Wt | 50%-a érdesség |
| Hónolási szög | 50±10 |
A hengerblokk illeszkedő felületeinek megmunkálásához szükséges méretek megadva vannak Műszaki adatok.
