Характеристика | Значение |
| Височина на главата на цилиндъра, мм | |
М 115 | |
| 84,8—85,0 |
| 83,8 |
М 102 | |
| 98,5—98,4 |
| 97,8 |
М 123 | |
| 84,8—85,0 |
| 84,0 |
М 110 | |
| 93,9—94,0 |
| 93,1 |
Изкривяване на съединителната равнина на главата с цилиндровия блок в надлъжна / напречна посока, не повече от mm | |
М 102 | 0,10 |
М 115 | 0,08 |
М 110 | 0,08 |
М 123 | 0,08 |
Основни технически характеристики
Модел | Диаметър на цилиндъра x ход на буталото, mm | Работен обем, cm3 | Оценена сила «нето», kW (к.с) / при честотата на въртене на коляновия вал, об./мин | Максимален въртящ момент, N.m (kgf.m) / при честотата на въртене на коляновия вал, об./мин | Съотношение на компресия |
М 115.938 | 87x83,6 | 1997 | 70 (94) /4800 | 158 (16,1) /3000 | 9 |
M 102.920 | 89x80,25 | 1997 | 74 (100) /5500 | 160 (16,3) /3000 | 8 |
М 102.939 | 89x80,25 | 1997 | 80 (109) /5100 | 172 (17,5) /3500 | 9 |
М 102.980* | 95,5x80,25 | 2299 | 100 (136) /5100 | 205 (20,9) /3500 | 9 |
M 102.982* | 95,5x80,25 | 2299 | 92 (125) /5000 | 194 (19,8) /3500 | 8 |
M 115.954 | 93,75x83,6 | 2307 | 80 (109) /4800 | 185 (18,9) /3000 | 8 |
M 123.920 | 86x72,45 | 2525 | 74 (100) /5200 | 183 (18,7) /3000 | 8,4 |
М 123.921 | 86x72,45 | 2525 | 103 (140) /5500 | 196 (20,0) /3500 | 9,4 |
М 110.923 | 86x78,8 | 2746 | 115 (156) /5500 | 226 (23,0) /4000 | 9 |
М 110.984 | 86x78,8 | 2746 | 125 (170) /5500 | 224 (22,8) /4500 | 8 |
M 110.988 | 86x78,8 | 2746 | 136 (185) /6000 | 240 (24,5) /4500 | 9 |
* Двигателите на модели M 102.980 и M 102.982 са с еднакъв сериен номер (M 102.E23) и се различават по степента на компресия и класа на използваното гориво.

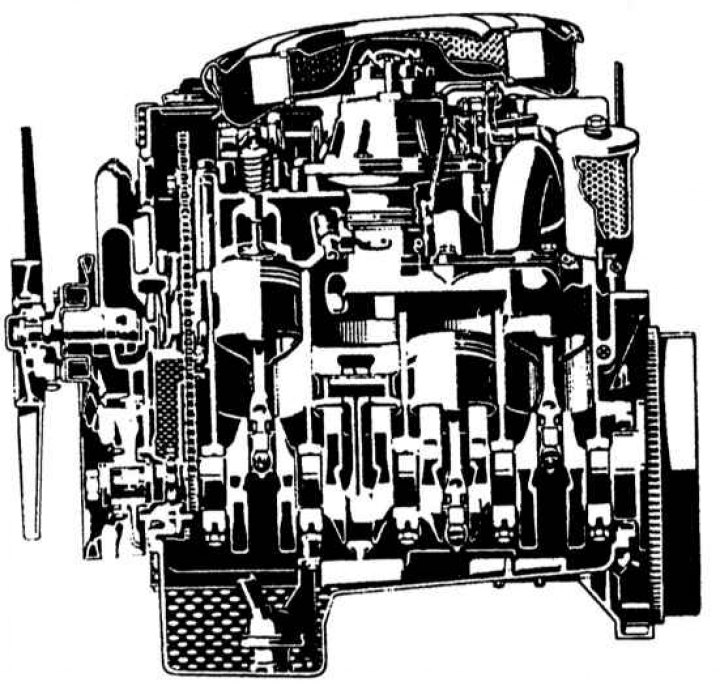

Надлъжен разрез на двигателя М 102

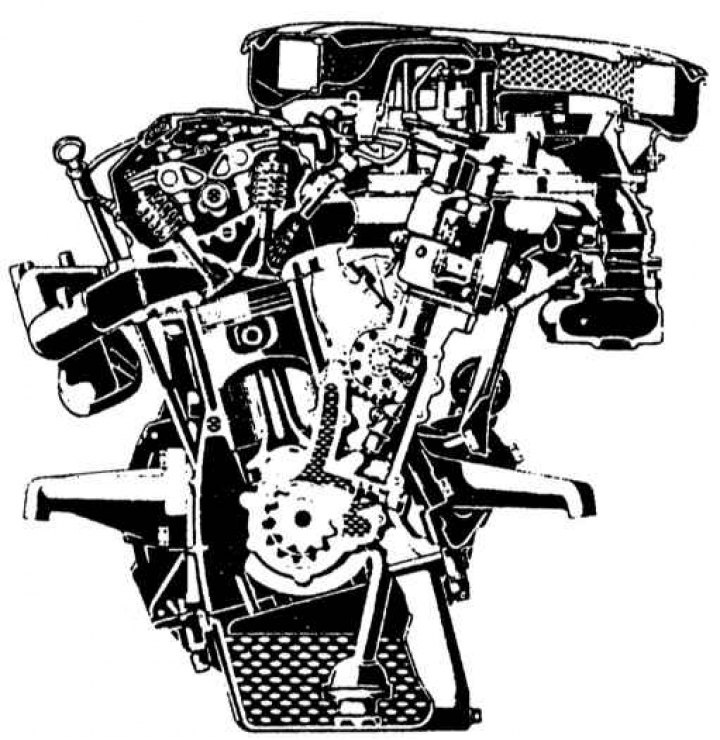

Напречно сечение на двигателя М 102
Клапани
Характеристика | Значение |
Диаметър на клапана на двигателя, mm | |
М 102.985 | |
| 41,0 |
| 37,0 |
Грапавост на съединителната равнина на главата с цилиндровия блок, микрони | |
М 102 | 0,005—0,020 |
М 115 | 0,012—0,020 |
М 110 | 0,012—0,020 |
М 123 | 0,012—0,020 |
Дължина на болтовете за закрепване на главата на цилиндрите, mm | |
М 102 | |
| 119,0 |
| 122,0 |
М 115 | |
| 119,0 |
| 122,0 |
M 110 | |
| 160,0 |
| 162,7 |
М 123 | |
| 160,0 |
| 162,7 |
Легла на клапани
Седлата на клапаните са щепселни.
Характеристика | Значение |
Ъгъл на фаска, град. | 45 +0 —15 0 |
Ъгъл на горния конус, град. | 30 |
Долен ъгъл на конуса, град. | 60 |
Ширина на работната фаска, мм | |
М 102 | |
| 1,8—2,5 |
| 1,5—2,5 |
М 115 | |
| 2,0—2,1 |
| 1,5—2,5 |
М 110 | |
| 2,3—2,5 |
| 1,5—2,5 |
М 123 | |
| 2,3—2,5 |
| 1,5—2,5 |
При използване на безоловен бензин трябва да се монтират по-здрави легла на клапаните.
Характеристики на седла на входящи клапани
Размер, мм | Модел двигател | |||
М 115.938 | M 102.920, M 102.939 | M 102.980, M 102.982 | М 115.954 | |
| Диаметър на седалката на клапана | ||||
номинален | 48,500—48,516 | 46,000—46,016 | 46,000—46,016 | 48,500—48,516 |
ремонтен размер (няма повече) | 49,000 | 47,000 | 49,000 | |
| Външен диаметър на седалките | ||||
номинален | 48,590—48,600 | 46,090—46,100 | 48,590—48,600 | |
ремонтен размер (няма повече) | 49,80 | 47,30 | 49,0800 | |
| Вътрешен диаметър на седалките | ||||
— | 37,0 | — | ||
| Височина на седлото | ||||
10,29—10,40 | 7,980—8,000 | 10,89—11,00 | ||
| Предварително натоварване при натискане на леглата на всмукателния и изпускателния клапан | ||||
0,08—0,10 | 0,074—0,10 | 0,08—0,10 | ||
Размер, мм | M 123.920, M 123.921 | М 110.923 | M 110.984, M 110.988 | |
| Диаметър на седалката на клапана | ||||
номинален | 42,700—42,716 | 47,000—47,016 | 47,000—47,016 | |
ремонтен размер (няма повече) | 43,700 | 48,018 | ||
| Външен диаметър на седалките | ||||
номинален | 42,790—42,800 | 47,090—47,100 | ||
ремонтен размер (няма повече) | 44,0 | 48,30 | ||
| Вътрешен диаметър на седалките | ||||
— | — | — | ||
| Височина на седлото | ||||
10,89—11,00 | 8,51—8,6 | |||
| Предварително натоварване при натискане на леглата на всмукателния и изпускателния клапан | ||||
0,08—0,10 | ||||
Водачи на клапани
Водачите на клапаните са щекерни, пресовани в главата на цилиндъра.
Характеристика | Значение |
Преднатоварване, мм | 0,012—0,013 |
Сила на натискане, kgf.m | 300,0—350,0 |
Спецификации на водача на клапана
Параметър, мм | Водачи на входящия клапан | ||
номинален размер | 1-ви ремонтен размер | 2-ри ремонтен размер | |
Цвят на етикета | Сиво-зелено | червен | Бяло |
Сив | |||
кафяво | |||
Външен диаметър | 14,03—14,05 | 14,21—14,23 | 14,41—14,43 |
Вътрешен диаметър | 9,00—9,015 | ||
Диаметър на отвора на направляващата втулка | 14,02 | 14,20—14,22 | 14,40—14,42 |
Дължина | 55,0 | ||
Ограничете износването | 9,025 | ||
Параметър, мм | Водачи на изпускателния клапан | ||
номинален размер | 1-ви ремонтен размер | 2-ри ремонтен размер | |
Цвят на етикета | Сиво-зелено | червен | Бяло |
Сив | |||
кафяво | |||
Външен диаметър | 15,03—15,05 | 15,21—15,23 | 15,41—15,43 |
Вътрешен диаметър | 11,000—11,018 | ||
Диаметър на отвора на направляващата втулка | 15,02 | 15,20—15,22 | 15,40—15,42 |
Дължина | 45,0 | ||
Ограничете износването | 11,030 | ||
