Eltávolítás

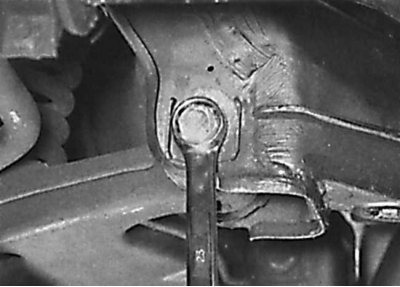

Csavarja le az anyákat az alsó első felfüggesztőkart rögzítő zsanércsavarokról
1. Húzza be a kéziféket, majd emelje fel az autó elejét és rögzítse állványra. Távolítsa el a megfelelő első kereket.
2. Csavarja ki a csavarokat, és távolítsa el a motor fröccsenésvédelmét a motortér aljáról.
3. Csavarja ki a stabilizátorrúd bilincsét az első felfüggesztés alsó karjának elejéhez rögzítő anyákat, és vegye le a gumipárnát a stabilizátorrúdról.
(Eredeti anyag a weboldalon mercedesman)
4. Rugókompresszor segítségével nyomja össze a rugót addig, amíg el nem távolodik a felső rögzítéstől. Ha speciális eszközt használ a rugók összenyomására, ügyeljen arra, hogy a rugó tekercseit biztonságosan megfogja, és a rugót az ellenkező oldalról nyomja össze.
5. Egy fahasábon keresztül emelő segítségével támassza meg az első felfüggesztés alsó kart.
6. Csavarja ki az anyát, és távolítsa el az alsó vezérlőkar gömbcsuklóját a kormánycsuklóhoz rögzítő szorítócsavart. Óvatosan engedje le az alsó kart, miközben eltávolítja a gömbcsukló csapját a csuklóbilincsről, hogy a tekercsrugót le lehessen venni a tartócsészéből.
7. Festék segítségével jelölje meg az excenter alátétek helyzetét az alsó kar forgócsavarjain az alsó kerethez. Ez szükséges az alsó kar eredeti helyzetbe állításához, hogy megőrizze az első kerekek dőlésszögét és orrszögét.
8. Csavarja ki az alsó kar zsanércsavarjait rögzítő anyákat, és távolítsa el a csavarokat és az excenter alátéteket (lásd a képet).
9. Távolítsa el az első felfüggesztés alsó kart a jármű alól.
Javítás
1. Tisztítsa meg az alsó első felfüggesztőkart a szennyeződésektől, és ellenőrizze az állapotát repedés, deformáció vagy mechanikai sérülés szempontjából. Különös figyelmet kell fordítani a kar rögzítőperselyeinek és a gömbcsukló állapotára. Ha az alsó kar perselyeit vagy gömbcsuklóját kell cserélni, akkor a cserét szakműhelyben kell elvégezni, mert ehhez hidraulikus prés és speciális tüskék használata szükséges.
2. Ellenőrizze az alsó vezérlőkar gömbcsuklós csomagtartójának állapotát szakadások, repedések vagy elhasználódás szempontjából, és szükség esetén cserélje ki.
Telepítés
1. Szerelje vissza az első felfüggesztés alsó kart, és szerelje be az első és a hátsó forgócsapokat és az excenter alátéteket. Szerelje be az első zsanér csavarját az autó hátsó oldaláról, és a hátsó csavart az autó elejéről. Helyezze az excenter alátéteket az eltávolítás előtti helyzetbe. Csavarja fel az új anyákat a forgócsavarokra, de ne húzza meg teljesen.
2. Ellenőrizze, hogy az alsó rugóülés tiszta-e, majd szerelje fel a felső rugóféket a rugóra, és szerelje vissza a rugót a felső üléssel együtt.
3. Forgassa el a tekercsrugót úgy, hogy az alsó vége megfelelően illeszkedjen az alsó rugótartóba. Helyezze a felső rugós ülést a tartó alá, és óvatosan emelje fel az első felfüggesztés alsó vezérlőkart, miközben a gömbcsukló csapját a kormánycsukló furatához igazítja.
4. Ellenőrizze, hogy a rugó megfelelően van-e elhelyezve, majd szerelje be a gömbcsukló csapját a kormánycsuklóhoz rögzítő szorítócsavart. Csavarjon egy új anyát a szorítócsavarra, és húzza meg a kívánt nyomatékkal. A korrózió elkerülése érdekében töltse fel tömítőanyaggal a gömbcsukló csap bilincs hézagát a kormánycsuklóban.
5. Szerelje fel a gumipárnát a stabilizátorrúdra, szerelje fel az alsó karra, majd szerelje be a rögzítőbilincset és csavarja be az új csavarokat, húzza meg őket a szükséges nyomatékkal.
6. Távolítsa el az emelőt az első felfüggesztés alsó karja alól, majd vegye le a rugókompresszort a tekercsrugóról. Ellenőrizze, hogy a rugó végei megfelelően vannak-e elhelyezve.
7. Szerelje fel a kereket, majd engedje le a járművet a talajra, és húzza meg a kerékcsavarokat a kívánt nyomatékkal.
8. Ringassa meg a járművet, hogy biztosítsa az első felfüggesztés alsó vezérlőkarjának megfelelő felszerelését.
9. Ellenőrizze, hogy az alsó kar forgócsavarjainak excenter alátétjei a korábban tett jelöléseknek megfelelően vannak-e beszerelve, és húzza meg a forgócsavar anyáit a kívánt nyomatékkal.
