Eltávolítás

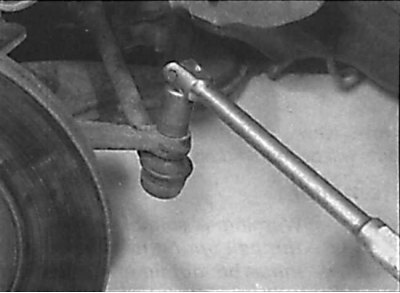

Csavarja le a hajtórúd végének gömbcsuklóját a kormánycsuklóhoz rögzítő anyát
1. Húzza be a rögzítőféket, majd emelje fel a jármű elejét, és rögzítse az emelőállványokon. Távolítsa el a megfelelő első kereket.
2. Ha ki kell cserélni a kormánycsuklót, távolítsa el az agyat.
3. Ha nem szándékozik cserélni a kormánycsuklót, csavarja ki a féknyereg tartóját a kormánycsuklóhoz rögzítő két csavart, és vegye le a féknyerget a féktárcsáról. Egy puha huzal segítségével kösse össze a féknyerget az első felfüggesztés tekercsrugóval. Ne csavarja vagy feszítse meg a féktömlőt. Amikor a féknyereg tartóját a kormánycsuklóra szereli, új csavarokat kell használni. Blokkolásgátló fékrendszerrel szerelt modelleken távolítsa el az ABS-érzékelőt a kormánycsuklóról.
4. Csavarja ki az anyát, amely a hajtórúd végének gömbcsuklóját a kormánycsuklóhoz rögzíti, és nyomja ki a gömbcsukló csapját a kormánycsuklóból (lásd a képet).
5. Az automatikus differenciálzárral (ASD) felszerelt modelleken a jobb oldali kormánycsukló eltávolításakor csavarja ki a csavarokat és távolítsa el a kerékgyorsulás-érzékelőt.
6. A kormánycsukló eltávolításakor támassza meg az első felfüggesztés alsó karját egy fatömbön keresztüli emelővel.
7. Csavarja ki és távolítsa el a lengéscsillapító alsó részét a kormánycsuklóhoz rögzítő két csavart.
8. Csavarja ki az anyát, és távolítsa el a felső csavart, amely a lengéscsillapító alsó részét a kormánycsuklóhoz rögzíti.
9. Válassza le a kormánycsuklót a lengéscsillapítóról, majd csavarja ki az anyát, és távolítsa el az alsó vezérlőkar gömbcsukló bilincs csavarját.
10. Távolítsa el a kormánycsuklót az alsó vezérlőkar gömbcsuklójáról, és távolítsa el a járműből. Ellenőrizze a gömbcsukló állapotát, és szükség esetén cserélje ki. Megjegyzendő, hogy a kormánykar külön cserélhető. Ebben az esetben új csavarokat kell használni a kar rögzítéséhez.
Telepítés
1. Megfelelő csap segítségével tisztítsa meg az összes menetes furatot a kormánycsuklón.
2. Szerelje fel a kormánycsuklót az első felfüggesztés alsó vezérlőkarjának gömbcsuklós csapjára. Helyezze be a gömbcsukló szorítócsavarját, csavarja rá az új anyát és húzza meg a kívánt nyomatékkal. A korrózió elkerülése érdekében töltse fel tömítőanyaggal az alsó vezérlőkar gömbcsuklójának rögzítésére szolgáló hornyot.
3. Igazítsa a kormánycsuklót a lengéscsillapítóhoz, ügyelve arra, hogy a kormánycsukló füle illeszkedjen a lyukba.
4. Helyezze be a felső csavart, amely a kormánycsuklót a lengéscsillapítóhoz rögzíti, és csavarjon rá egy új anyát a csavarra. Részben szereljen be két új csavart, amelyek a lengéscsillapító alsó részét rögzítik a kormánycsuklóhoz. Nyomja meg a kormánycsuklót, amíg egy vonalba nem kerül a lengéscsillapítóval, és ebben a helyzetben csavarja be a felső csavar anyáját, majd mindkét alsó csavart, és húzza meg őket a kívánt nyomatékkal.
5. Távolítsa el az alsó első felfüggesztőkart tartó emelőt, majd csatlakoztassa a tengelykapcsoló rúd végének gömbcsuklóját a kormánycsuklóhoz. Csavarjon egy új anyát a gömbcsuklóra, és húzza meg a kívánt nyomatékkal.
6. Telepítse a hubot.
7. Szerelje fel a féknyerget a féktárcsára a kormánycsuklóra, és rögzítse új csavarokkal, és húzza meg őket a kívánt nyomatékkal.
8. Az automatikus differenciálzárral (ASD) felszerelt modelleken a jobb oldali kormánycsukló felszerelésekor szerelje fel a kerékgyorsulás-érzékelőt, és rögzítse a csavarral.
9. Szerelje fel a kereket, majd engedje le a járművet a talajra, és húzza meg a kerékcsavarokat a kívánt nyomatékkal.
