Eltávolítás

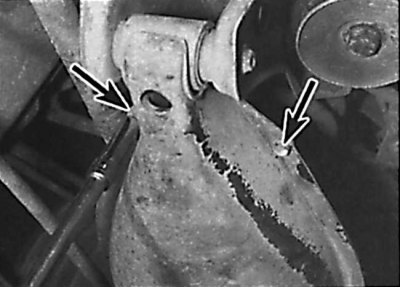

A hátsó felfüggesztés alsó karjának védőburkolatát rögzítő csavarok elhelyezkedése

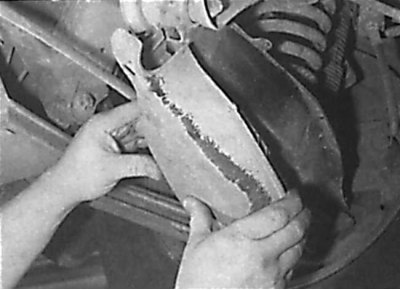

A védőburkolat eltávolítása a hátsó felfüggesztés alsó karjának aljáról

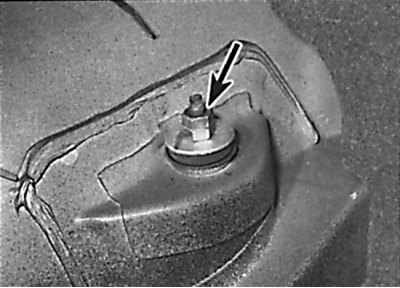

Hátsó lengéscsillapító felső rögzítés

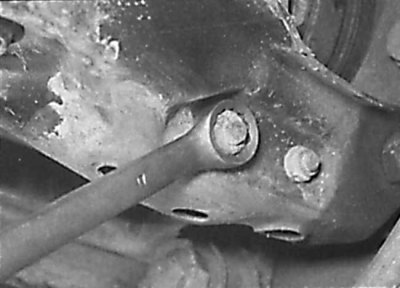

Csavarja le az anyát az alsó lengéscsillapító rögzítőcsavarról

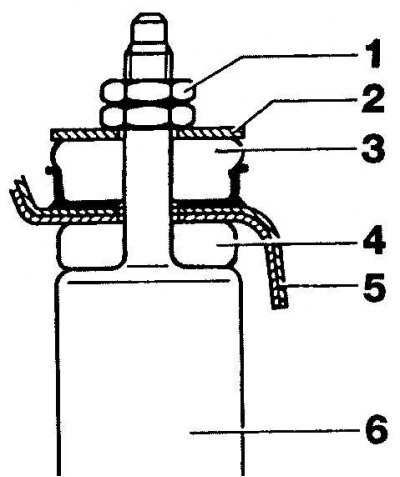

Hátsó lengéscsillapító felső rögzítés a korai modelleken
1 – csavar és ellenanya; 2 – alátét; 3 – gumipárna; 4 – gumipárna; 5 – testelem; 6 – hátsó lengéscsillapító

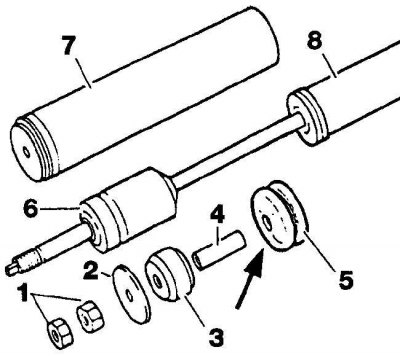

Hátsó lengéscsillapító felső rögzítés a későbbi modelleknél
1 – csavar és ellenanya; 2 – alátét; 3 – gumipárna; 4 – persely; 5 – gumipárna; 6 – puffer; 7 – porvédő; 8 – hátsó lengéscsillapító
1. Emelje fel az autó hátsó részét, és rögzítse állványokon. Távolítsa el a megfelelő hátsó kereket.
2. Csavarja ki a csavarokat, és vegye le a burkolatot a hátsó felfüggesztés alsó karjának alapjáról (lásd az ábrát. A hátsó felfüggesztés alsó karjának védőburkolatát rögzítő csavarok elhelyezkedése, A védőburkolat eltávolítása a hátsó felfüggesztés alsó karjának aljáról).
3. Egy fahasábon keresztül emelő segítségével támassza meg a hátsó felfüggesztés alsó kart.
4. A hátsó lengéscsillapító felső rögzítéséhez való hozzáféréshez távolítsa el a csomagtér oldalburkolatát (lásd az ábrát. Vagy inkább a hátsó lengéscsillapító tartó).
5. Miközben a lengéscsillapító rúd rögzítőanyáját egy villáskulccsal tartja az elfordulástól, egy második villáskulccsal csavarja ki a biztosítóanyát. Csavarja le a lengéscsillapító rudat rögzítő anyát, miközben tartsa vissza a rudat az elfordulástól. Távolítsa el az alátétet és a gumibetétet.
6. Az autó alatti munka során csavarja le az anyát az alsó lengéscsillapító rögzítőcsavarról, és távolítsa el a csavart és az alátéteket (lásd az ábrát. Csavarja le az anyát az alsó lengéscsillapító rögzítőcsavarról).
7. Óvatosan engedje el kissé a hátsó felfüggesztés alsó kart, majd távolítsa el a lengéscsillapítót a hátsó kerékív alól. Távolítsa el a gumibetétet a lengéscsillapító tetejéről. Az 1986 decembere óta gyártott modelleken távolítsa el a felső gumipárnára szerelt tömítést, majd távolítsa el a porvédőt és a gumipuffert a lengéscsillapító rúdról (lásd az ábrát. Hátsó lengéscsillapító felső tartó a korai modelleken, hátsó lengéscsillapító felső tartó a későbbi modelleken).
Vizsgálat
1. Ellenőrizze a lengéscsillapítót, nincs-e jele lengéscsillapító folyadék szivárgásának. Ellenőrizze a lengéscsillapító rúd teljes hosszában, hogy nincsenek-e lyukak. Ellenőrizze a lengéscsillapító házát mechanikai sérülések szempontjából. Helyezze a lengéscsillapítót függőleges helyzetbe, és ellenőrizze működését a lengéscsillapító rúd teljes löketbe való mozgatásával. Ellenőrizze a lengéscsillapító működését is a lengéscsillapító rúd fel-le mozgatásával 50-100 mm távolságra. A lengéscsillapító rúdnak minden esetben simán és észrevehető ellenállással kell mozognia. Ha a lengéscsillapító rúd rángatózóan mozog, vagy mechanikai sérülések vannak, a lengéscsillapítót ki kell cserélni.
Telepítés
1. A későbbi modelleknél szereljen fel puffert, porvédőt és tömítést a lengéscsillapító rúdra.
2. Minden modellen szerelje fel az alsó gumipárnát a lengéscsillapító rúdra, és szerelje be a lengéscsillapítót a járműbe.
3. Igazítsa egy vonalba a rögzítőfuratokat a lengéscsillapító alsó részén és a hátsó felfüggesztés alsó karján, helyezzen be egy csavart a furatba, és csavarjon rá egy új anyát a csavarra anélkül, hogy teljesen meghúzná.
4. Egy emelő segítségével emelje fel a hátsó felfüggesztés alsó karját, miközben a lengéscsillapító rúdnak át kell haladnia a karosszéria nyílásán.
5. A csomagtérben szereljen fel egy gumipárnát és alátétet a lengéscsillapító rúdra, és csavarja rá a rögzítő anyát a lengéscsillapító rúdra. Ellenőrizze, hogy a gumibetét megfelelően van-e elhelyezve, majd húzza meg a rögzítőanyát a kívánt nyomatékkal. Ugyanakkor ügyeljen arra, hogy a lengéscsillapító rúd ne forduljon el. A rögzítőanyát csavarkulccsal tartva csavarja fel a biztosítóanyát és húzza meg a kívánt nyomatékkal.
6. Szerelje vissza a csomagtérburkolatot.
7. Szerelje fel a kereket, majd engedje le a járművet a talajra, és húzza meg a kerékcsavarokat a kívánt nyomatékkal.
8. Ringassa meg az autót, hogy a lengéscsillapító megfelelően illeszkedjen. Húzza meg a lengéscsillapító alsó rögzítőanyáját a kívánt nyomatékkal. Szerelje fel a védőburkolatot a hátsó felfüggesztés alsó karjának aljára, és csavarja be a helyére.
