Eltávolítás
A rögzítőfék alkatrészeinek elhelyezkedése a jármű bal oldalán
1 – féknyereg; 2 – hátsó agyrögzítő elem; 3 – rögzítőfékbetétek; 4 – beállító karimák; 5 – beállító gyűrű; 6 – szabályozó test; 7 – a fékbetéteket tartó rugó; 8 – kábelrögzítő csavar; 9 – csap; 10 – csúszó kar; 11 – csavarok; 12 – felső visszatérő rugó; 13 – alsó visszatérő rugó

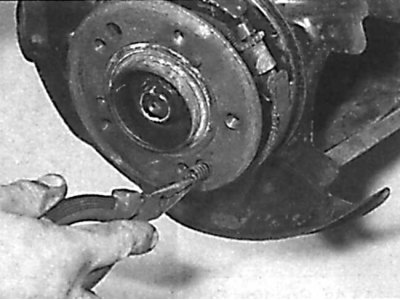

A fékbetéteket tartó rugók eltávolítása

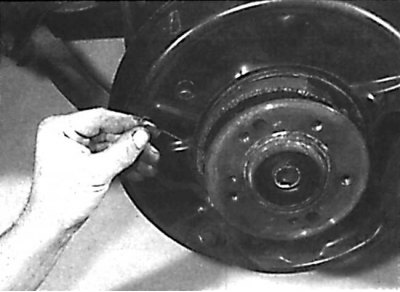

A rögzítőfékbetétek alsó visszatérő rugójának eltávolítása
A weboldal alapján készült anyag MERCEDESMAN

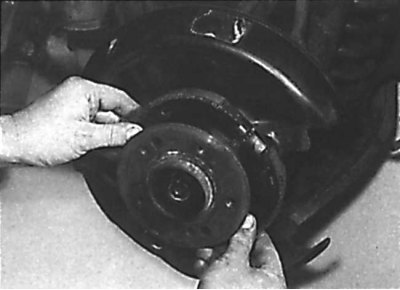

A fékbetét szerelvény eltávolítása a hátsó rögzítőfék mechanizmusról
1. A rögzítőfék a hidraulikus fékrendszertől függetlenül működik. Ebben az esetben dob típusú fékbetéteket használnak, és a féktárcsa belső részét használják fékdobnak.
2. Távolítsa el a hátsó féktárcsát, és jelölje meg az összes fékalkatrész helyét (lásd az ábrát. A rögzítőfék alkatrészeinek elhelyezkedése a jármű bal oldalán).
3. Fogó segítségével távolítsa el a fékbetét rögzítő rugólemezt a lemez megnyomásával és 90°-os elfordításával. Távolítsa el a rugót a fékpajzsról. A rugókhoz a hátsó kerékagy karimájában lévő kerékcsavarok furatán keresztül férhet hozzá (lásd az ábrát. A fékbetéteket tartó rugók eltávolítása).
4. Óvatosan távolítsa el az alsó visszatérő rugót a rögzítőfékbetétekről. Ebben az esetben jelölje meg a rugó helyét, mivel az aszimmetrikus (lásd az ábrát. A rögzítőfékbetétek alsó visszatérő rugójának eltávolítása).
5. Távolítsa el a fékbetétek alsó végeit a csúszó mechanizmusról, és felfelé haladva távolítsa el a fékbetét egységeket (lásd az ábrát. A fékbetét szerelvény eltávolítása a hátsó rögzítőfék mechanizmusról).
6. Jelölje meg a fékbetétek helyét, majd távolítsa el a felső visszatérő rugót, és válassza le a fékbetéteket a beállítórúdról.
7. Ellenőrizze a fékbetétek kopását és szennyeződését, és szükség esetén cserélje ki a fékbetéteket. A visszatérő rugók cseréje is javasolt. A Mercedes-Benz nem szabályozza a rögzítőfékbetétek kopási határát, de a fékbetéteket ki kell cserélni, ha a fékbetét súrlódó rétegének vastagsága 1,5 mm-nél kisebb.
8. Tisztítsa meg és ellenőrizze az állítórudat és a csúszómechanizmus állapotát, és szükség esetén cserélje ki. Kenje meg az állítórúd meneteit és a csúszómechanizmus csúszófelületeit.
Telepítés
Az alsó visszatérő rugó beszerelése
Az alsó visszatérő rugó felszerelésekor a nagy markolatvéget a felső fékpofára kell helyezni.
1. Tisztítsa meg a fékpajzsot, és vigyen fel vékony réteg magas hőmérsékletű zsírt arra a helyre, ahol a fékbetétek érintkeznek a fékpajzzsal. Kerülje el, hogy zsír kerüljön a fékbetétek munkafelületére.
2. Szerelje össze a fékbetéteket és a beállító rudat. Ebben az esetben a beállító gyűrűt a fékmechanizmus elülső oldalán kell elhelyezni. Szerelje fel a felső visszatérő rugót a fékbetétekre.
3. Szerelje vissza a fékbetét szerelvényt, és igazítsa a fékbetétek alsó végeit a csúszó mechanizmushoz.
4. Szerelje be az alsó visszatérő rugót. Ebben az esetben a rugó nagy markolatú végét a felső fékpofához kell csatlakoztatni (lásd az ábrát. Az alsó visszatérő rugó beszerelése).
5. Ellenőrizze, hogy a fékbetétek megfelelően helyezkednek-e el a fékpajzson, és rögzítsék őket rögzítőrugóval.
6. Központosítsa a fékbetéteket.
7. Szerelje be a féktárcsát és állítsa be a rögzítőféket.
