Tartalomjegyzék: Eltávolítás ↡ Telepítés ↡ Elektronikus vezérlőegység (ECU) ↡ Első kerék érzékelő ↡ Hátsó kerék érzékelő ↡ Első kerék érzékelő fogaskerék rotor ↡ Hátsó kerék érzékelő fogaskerék rotor ↡ Védelmi relé ↡ Blokkolásgátló fékrendszer relé ↡
Eltávolítás
1. Távolítsa el a földelő vezetéket az akkumulátorról.
2. Csavarja le a fedelet a fékrendszer tartályáról, és töltsön be fékfolyadékot a max jelig. Helyezzen egy darab polietilént az utántöltő tartály nyakára, és csavarja rá a kupakot. Ez lezárja a kiegészítő tartály kupakját, aminek következtében a további munkavégzés során minimális lesz a fékfolyadék veszteség.
3. Tisztítsa meg azt a területet, ahol a fékcsövek a hidraulikus egységhez csatlakoznak, és jelölje meg a fékcsövek helyét. Csavarja ki az összekötő anyákat és válassza le a csöveket a hidraulikus berendezésről, és zárja le a csövek végeit dugókkal.
4. Csavarja ki a csavart, és vegye le a relé fedelét a hidraulikus egységről. Válassza le az elektromos csatlakozót a hidraulikus egységről, majd csavarja ki a csavart, és távolítsa el a földelő buszt.
5. Csavarja ki az anyákat, és vegye le a hidraulikus berendezést a konzolról.
Figyelem! Ne szerelje szét a modulátor egységet, mert nem javítható.
Telepítés
1. A telepítés az eltávolítással fordított sorrendben történik, figyelembe véve a következő pontokat:
- a - ellenőrizze a gumiperselyek állapotát, és szükség esetén cserélje ki azokat;
- b - csatlakoztassa a fékcsöveket a hidraulika blokkhoz, és rögzítse azokat összekötő anyákkal, a kívánt nyomatékkal meghúzva;
- c - A nyomástároló felszerelése előtt távolítsa el a levegőt a hidraulikus rendszerből.
Elektronikus vezérlőegység (ECU)
Eltávolítás
A fékcsövek (1) és az elektromos csatlakozó (2) csatlakoztatása a blokkolásgátló fékrendszer hidraulikus berendezéséhez
A blokkolásgátló fékrendszer vezérlésére szolgáló elektronikus vezérlőberendezés elhelyezkedése
1. Az elektronikus blokkolásgátló fékrendszer-figyelő egy műanyag burkolat alatt található, és az akkumulátortartó hátuljára van felszerelve. Távolítsa el a földelő vezetéket az akkumulátorról.
2. Távolítsa el a gumitömítést és a fedelet. Az elektronikus vezérlőkészülékhez való hozzáférés javítása érdekében távolítsa el a szélvédő alján található gumitömítést, majd válassza le a tartókonzolt, csavarja ki a csavarokat és távolítsa el a szellőzőház oldalát.
3. Oldja ki a tartókonzolt, és válassza le az elektromos csatlakozót az ECU-ról, majd vegye ki az ECU-t az aljzatból (lásd az ábrát. A blokkolásgátló fékrendszer vezérlésére szolgáló elektronikus vezérlőberendezés elhelyezkedése).
Telepítés
1. A beszerelés az eltávolítással fordított sorrendben történik.
Első kerék érzékelő
Eltávolítás
Az első kerék érzékelő rögzítőcsavarjainak elhelyezkedése
1. Húzza be a rögzítőféket, majd emelje fel a jármű elejét, és rögzítse az emelőállványokon. Távolítsa el a megfelelő első kereket.
2. Ellenőrizze, hogy a gyújtás ki van-e kapcsolva, majd távolítsa el az elektromos csatlakozót a tartókonzolról, és válassza le a fő kábelkötegről. Távolítsa el az érzékelő vezetékeit a tartókonzolokról és bilincsekről.
3. Csavarja ki az érzékelőt a kormánycsuklóhoz rögzítő csavart, és távolítsa el az érzékelőt a vezetékekkel együtt (lásd a képet). Ellenőrizze az érzékelő O-gyűrű állapotát, és ha szükséges, cserélje ki. Az érzékelő beszerelésekor új rögzítőcsavart kell használni.
Telepítés
1. Tisztítsa meg a kerékérzékelőt és a kerékérzékelő rotor hornyait a szennyeződéstől. Vigyen fel vékony réteg kenőanyagot az érzékelő és a kormánycsukló illeszkedő felületeire.
2. Szerelje be az érzékelő O-gyűrűjét.
3. Szerelje be a kerékérzékelőt a kormánycsuklóba, és rögzítse új csavarokkal, húzza meg őket a kívánt nyomatékkal.
4. Rögzítse az érzékelő elektromos vezetékét konzolokkal és bilincsekkel. Ellenőrizze, hogy az elektromos csatlakozó O-gyűrű jó állapotban van-e, majd csatlakoztassa az elektromos csatlakozót és rögzítse a konzollal.
5. Szerelje fel a kereket, majd engedje le a járművet a talajra, és húzza meg a kerékcsavarokat a kívánt nyomatékkal.
Hátsó kerék érzékelő
Figyelem! Az érzékelő beszerelésekor új rögzítőcsavart kell használni.
A hátsó kerék érzékelő helye a hátsó hajtóműházon
1. Emelje fel az autó hátsó részét, és rögzítse állványokon.
2. Az érzékelő elektromos csatlakozójához való jobb hozzáférés érdekében távolítsa el a hátsó ülést.
3. Ellenőrizze, hogy a gyújtás ki van-e kapcsolva, majd válassza le az érzékelő elektromos csatlakozóját a kábelkötegről. Oldja ki az érzékelő vezetékét a rögzítőkonzolokból, hogy az érzékelővel együtt le lehessen venni.
4. Az autó alatt dolgozva távolítsa el az érzékelő vezetékeit az autó aljához rögzítő konzolokból.
5. Csavarja ki a rögzítőcsavart, és távolítsa el az érzékelőt a tömítőgyűrűvel a hátsó hajtóműházból (lásd a képet). Ellenőrizze az érzékelő O-gyűrű állapotát, és ha szükséges, cserélje ki. Az érzékelő beszerelésekor új rögzítőcsavart kell használni.
Telepítés
1. Tisztítsa meg az érzékelő és a hátsó véghajtás házának illeszkedő felületeit, és szereljen be egy új érzékelő O-gyűrűt.
2. Szerelje vissza az érzékelőt, és rögzítse egy új csavarral, húzza meg a kívánt nyomatékkal.
3. Dugja be az érzékelő elektromos csatlakozóját a gumitömítésen keresztül a jármű aljában, majd a jármű belsejében csatlakoztassa az elektromos csatlakozót a fő kábelköteghez. Rögzítse az érzékelő vezetékét konzolokkal.
4. Szerelje be a hátsó ülést és engedje le az autót.
Első kerék érzékelő fogaskerék rotor
Az első kerék érzékelő fogaskerék rotorja a kerékagy hátuljára van felszerelve. Tisztítsa meg a hornyokat és ellenőrizze a rotor fogainak állapotát. Ha rotor cserére van szükség, az agyszerelvényt ki kell cserélni.
Hátsó kerék érzékelő fogaskerék rotor
A hátsó kerék érzékelő fogaskerék rotorja a hátsó véghajtás szerves része. Távolítsa el a hátsó kerék érzékelőjét, és ellenőrizze a rotor fogainak állapotát az érzékelő furatán keresztül. A hátsó kerék érzékelő fogaskerék rotorjának cseréjéhez szét kell szerelni a hátsó véghajtást, és ezt a munkát egy szervizben kell elvégezni.
Védelmi relé
Eltávolítás
1. A védelmi relé az elektronikus vezérlőegység (ECU) mellett található. A relé eltávolítása előtt ellenőrizze, hogy a gyújtás ki van-e kapcsolva.
2. Csavarja ki a rögzítőcsavart, húzza ki a relét a foglalatból és vegye ki a motortérből.
Telepítés
1. Ellenőrizze a védőrelé összekötő érintkezőinek állapotát a relén és a relé beépítési aljzatában.
2. A beszerelés az eltávolítással fordított sorrendben történik.
Blokkolásgátló fékrendszer relé
Eltávolítás

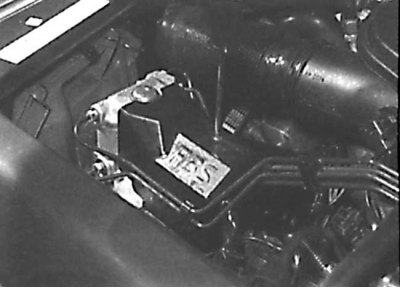

Távolítsa el a relé fedelét a hidraulikus egységhez rögzítő csavart

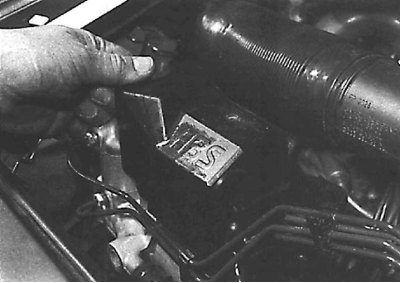

A relé fedelének eltávolítása a hidraulikus egységről

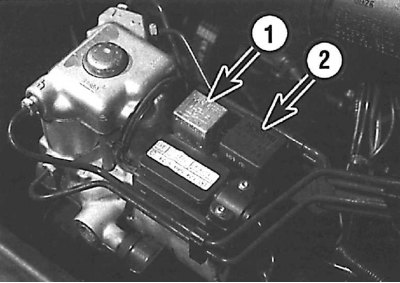

A blokkolásgátló fékrendszer mágnesszelep reléjének (1) és visszatérő szivattyú reléjének (2) elhelyezkedése
1. Csavarja ki a csavart, és vegye le a relé fedelét a hidraulikus egységről (lásd az ábrát. A relé fedelét a hidraulikus berendezéshez rögzítő csavar kicsavarása, A relé fedelének eltávolítása a hidraulikus berendezésről)
2. Ellenőrizze, hogy a gyújtás ki van-e kapcsolva, és távolítsa el a szükséges relét a vezérlőegységből. A mágnesszelep relé mérete kisebb, mint a visszatérő szivattyú reléje (lásd az ábrát. Blokkolásgátló fékrendszer mágnesszelep relé és blokkolásgátló fék visszatérő szivattyú relé helye).
