Eltávolítás
Elülső kábel
Figyelem! Az első rögzítőfékkábel felszerelésekor új csavart kell használnia, amely a kábelt a kompenzációs lemezhez rögzíti.

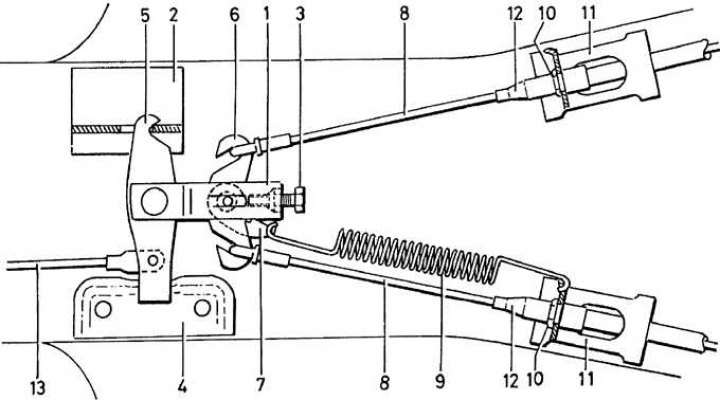

A rögzítőfék-kompenzációs mechanizmus alkatrészeinek elhelyezkedése
1 – szabályozó tartó; 2 – tartókonzol; 3 – beállító csavar; 4 – vezetőkonzol; 5 – közbenső kar; 6 – kompenzációs lemez; 7 – rugós tartókonzol; 8 – hátsó rögzítőfék kábel; 9 – visszatérő rugó; 10 – konzol a kábelköpeny rögzítéséhez; 11 – zárójel; 12 – pecsét; 13 – első rögzítőfék kábel
1. Távolítsa el a vezetőülést és a középkonzolt.
2. Húzza ki a kábelt a rögzítőfék-pedálból.
3. Válassza le a visszatérő rugót, és vegye le a kompenzációs lemezről (lásd az ábrát. A rögzítőfék-kompenzációs mechanizmus alkatrészeinek elhelyezkedése).
4. Távolítsa el az elülső kábel hátulját a szintezőlemezhez rögzítő csavart. A szerelés során új csavart kell használni.
5. Jelölje meg az első rögzítőfék kábelének helyét, távolítsa el a rögzítőkonzolokból és kapcsokból, majd távolítsa el.
Hátsó kábel
Figyelem! A hátsó kábel felszerelésekor új csavart kell használnia, amely a kábelt az agyrögzítőhöz rögzíti.

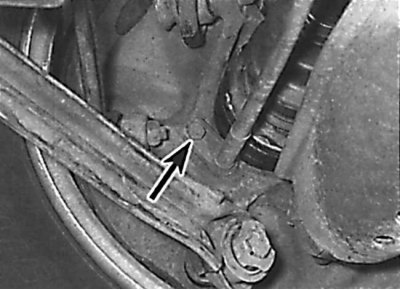

A rögzítőfék hátsó részét a hátsó agyrögzítőhöz rögzítő csavar helye

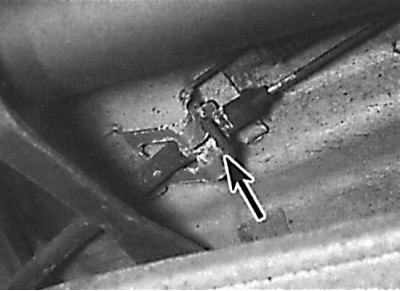

A hátsó rögzítőfék kábelköpenyének rögzítőkeretének elhelyezkedése
1. Távolítsa el a rögzítőfék fékbetéteit, a megfelelő kereket, és válassza le a kábel végét a csúszó mechanizmusról.
2. Csavarja ki a csavart, amely a kábelköpenyt az agyhoz rögzíti, és távolítsa el a kábelt a fékpajzs hátuljáról (lásd az ábrát. A rögzítőfék hátsó részét a hátsó agyrögzítőhöz rögzítő csavar helye).
3. Válassza le a visszatérő rugót, és vegye le a kompenzációs lemez tartókonzoljáról.
4. Távolítsa el a rögzítőfékkábel elülső részét az alvázon lévő tartóhoz rögzítő tartót. Húzza ki a kábelt a kompenzációs lemezről, és vegye ki az autó alól (lásd az ábrát. A hátsó rögzítőfék kábelköpenyének rögzítőkeretének elhelyezkedése).
Telepítés
Elülső kábel
1. A beszerelés az eltávolítással fordított sorrendben történik. Egy új csavarral rögzítse a kábel hátulját a szintezőlemezhez. Állítsa be a rögzítőféket.
Hátsó kábel
1. A beszerelés az eltávolítással fordított sorrendben történik. Új csavarral rögzítse a kábelt az agyrögzítőhöz. Állítsa be a rögzítőféket.
