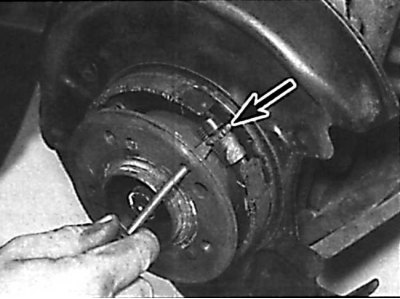

A rögzítőcsavar furatán keresztül behelyezett csavarhúzóval állítsa be a rögzítőfék-betétek helyzetét
A rögzítőfékbetétek helyzetének beállítása
A rögzítőfékbetétek helyzetének beállításához el kell forgatni a beállító gyűrűt, amely összenyomja vagy elengedi a fékbetéteket.
1. Lassan nyomja le teljesen a rögzítőfék-pedált, miközben számolja a racsnis mechanizmus által leadott kattintások számát. Ha a kézifék megfelelően van beállítva, 7-8 kattanást kell hallani. Ha a kattintások száma kevesebb, mint 4 vagy több mint 11, állítsa be a rögzítőféket.
2. Távolítson el egy-egy rögzítőcsavart minden hátsó kerékről, majd emelje fel az autó hátulját, és rögzítse az állványokon.
3. A rögzítőfék-kábel-állító a hajtótengely felett, a hátsó kábelcsatlakozásnál található. Győződjön meg arról, hogy a rögzítőfék-pedál teljesen ki van engedve, majd csavarja le annyira a kábelbeállítót, hogy a kábel maximálisan elmozduljon.
4. Forgassa el a bal hátsó kereket úgy, hogy a kerékcsavar furata 45°-kal hátrafelé legyen a függőleges helyzethez képest. Ellenőrizze újra, hogy a rögzítőfék teljesen ki van-e oldva, majd dugjon át egy csavarhúzót a kerékcsavarok furataiba, és terítse szét a rögzítőfék-betéteket a beállítógyűrű felfelé forgatásával. Miután a kerék teljesen lefékezett, forgassa el a beállító gyűrűt 5-6 foggal az ellenkező irányba, hogy a kerék szabadon foroghasson (lásd az ábrát. A rögzítőcsavar furaton keresztül behelyezett csavarhúzóval állítsa be a rögzítőfék-betétek helyzetét, A rögzítőfékbetétek helyzetének beállítása).
5. Ugyanígy állítsa be a jobb hátsó kerék rögzítőfékbetéteinek helyzetét, csak ebben az esetben az állítókereket az ellenkező irányba kell forgatni.
6. A rögzítőfék-kábelen lévő beállító elforgatásával állítsa be a rögzítőfék-mechanizmus működését úgy, hogy a kerekek a racsnis mechanizmus 7. kattanására fékezzenek.
(További információ a weboldalon: www.MercedesMan.ru)
7. A beállítás után engedje le az autót és csavarja be a kerékcsavarokat.
