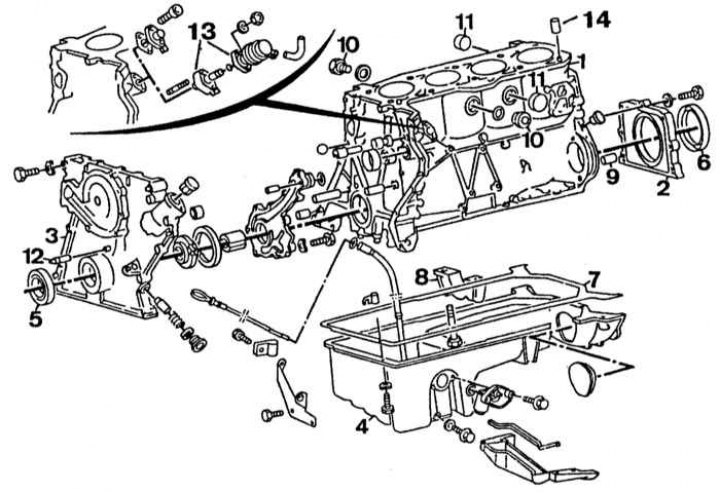

Части от цилиндровия блок на двигателя M 102
1 - цилиндров блок; 2 - държач на задното семеринг на коляновия вал; 3 - капак на времето; 4 - маслен картер; 5 - предно маслено уплътнение на коляновия вал; 6 - задно маслено уплътнение на коляновия вал; 7 - уплътнение на масления картер; 8 - капак на основния лагер; 9 - центриращ щифт; 10 - щепсел; 11 - щепсел; 12 - показалец за настройка на момента на запалване; 13 - горивна помпа; 14 - фиксиращ щифт
1. Отстранете захранващия блок.
2. Разкачете скоростната кутия от двигателя.
3. Поставете двигателя на стойката.
4. Отстранете генератора, стартера, всмукателния и изпускателния колектор и помпата на кормилното управление от двигателя.
Статията е заимствана от уебсайта: MercedesMAN.ru
5. Свалете главата на цилиндъра.
6. Отстранете пръчката за измерване на маслото.
7. Заключете маховика със скобата и развийте болтовете на шайбата на коляновия вал.
8. Свалете картера за масло на двигателя.
9. Свалете водната помпа.
10. Отстранете болта на главината на шайбата на коляновия вал.
11. Свалете шайбата от главината и свалете главината.
12. Свалете капака на задвижващия вал на разпределителния вал.
На двигатели М 102
1. Свалете капака на маслената помпа и извадете зъбните колела.
2. Отстранете сензора на разпределителя на запалването.
3. Развийте фиксиращия болт на упорния полупръстен на междинния вал.
4. Отстранете упорния полупръстен и извадете междинния вал.
5. Отстранете фиксатора от маховика.
6. Развийте монтажните болтове на маховика и извадете маховика от коляновия вал.
7. Обърнете двигателя и свалете капачките на мотовилката. Уверете се, че има етикети (номера на цилиндрите) от страната на всмукателния колектор върху капачките на биелата.
8. Отстранете буталата с мотовилките през цилиндрите и поставете капачките на съединителните пръти в съответствие с номерацията на цилиндрите.
9. Отстранете буталния болт, като премахнете задържащия пръстен.
10. Маркирайте буталото, свързващия прът и буталния болт.
11. Отстранете разделителя на задвижването на маслената помпа.
12. Отстранете зъбното колело на коляновия вал.
13. Свалете капачките на основните лагери на коляновия вал.
14. Извадете коляновия вал от корпусите на лагерите и отстранете втулките.
15. Проверете състоянието на маслената помпа, ако е необходимо.
16. Почистете и проверете състоянието на всички части.
