Motor elzáró szelep (Elosztó típusú befecskendező szivattyú)
Az üzemanyag-befecskendező szivattyú elzárószelepe a motor működésének leállítására szolgál. Egy szorosan illeszkedő mágneses magból és egy visszatérő rugóból áll. Amikor a tekercs nem kap 12 voltot az EVE vezérlőegységtől, a rugó szorosan benyomja a magot a helyére, a tüzelőanyag-keverék adagolása leáll, és az üzemanyag már nem kerül befecskendezésre az égéstérbe. Ezt követően a vezérlőegység vezérli a motor tényleges leállítását. Ha a motor nem jár, csak a befecskendező rendszer túlfeszültség-védelme marad nyitva. Ha a motor továbbra is jár, az üzemanyagmennyiség-szabályozóval leállítja, és az elzárószelep meghibásodása a számítógép memóriájában tárolódik.
Vákuumos motor leállítása (soros befecskendező szivattyúk)

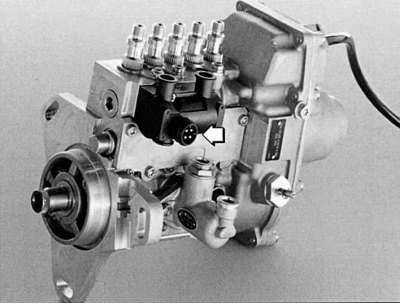

Rajz. 4.78. Elektrohidraulikus kapcsoló (nyíl mutatja)
A cikk a weboldal adatain alapul: MERCEDESMAN.ru
Ha a gyújtáskulcsot kikapcsolt helyzetbe fordítjuk, akkor aktiválódik az elektrohidraulikus kapcsoló (4.78. ábra), amely a vákuumszivattyú által létrehozott vákuumból működik. Leálláskor a vezérlőegység feszültséget továbbít a tekercsre, visszahúzza a magot, és mindkét szelep kikapcsol. Az üzemanyag-szivattyú megkezdi az üzemanyag-ellátást a bypass vezetéken keresztül vissza az üzemanyagtartályba. Ebben az esetben az üzemanyag-befecskendező szivattyú fogasléce visszatér eredeti helyzetébe, és a motor leáll.
