Части от разпределителната верига на двигателя M 123
28 - зъбно колело на коляновия вал; 53 - зъбно колело на разпределителния вал; 85 - десен водач; 89 - горен водач; 93 - долен водач; 94 - ограничителен щифт; 98 - междинна предавка; а - обтегач
Части от разпределителната верига на двигателя M 110
1 - зъбно колело на изпускателния разпределителен вал; 2 - горен водач; 2а - междинна предавка; 2b - по-ниско на водача; 3 - зъбно колело на всмукателния разпределителен вал; 4 - направляващо колело; 5 - ограничителен щифт; 6 - междинна предавка; 7 - разпределителна верига; 8 - зъбно колело на коляновия вал; 9 - ос на търкаляне; 10 - десен водач; 11 - хидравличен обтегач на веригата

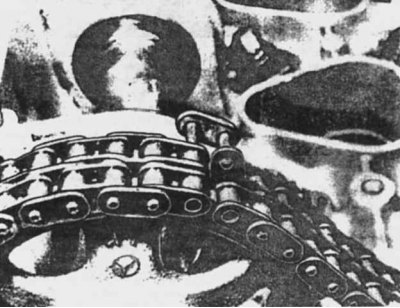

Премахване на връзката на ангренажната верига
1. Отстранете запалителните свещи и капака на клапана (дясната страна на двигателя M 110).
2. Ако е необходимо, гърбиците могат да бъдат премахнати, за да се улесни завъртането на двигателя.
3. Завъртете двигателя два пълни оборота и се уверете, че веригата има свързващо звено. Ако няма такава връзка, поставете парцал върху задвижващото зъбно колело на гърбицата и изстържете краищата на оста на една единствена връзка.
4. Свалете обтегача на веригата.
5. Поставете подвижната връзка върху зъбното колело на задвижващия механизъм, отстранете връзката и прикрепете новата верига на разпределителния вал, като използвате новата връзка. Дръжте веригата зацепена със зъбното колело и помолете помощник да завърти двигателя, докато поставя новата верига върху зъбните колела.
6. Със свободните краища на веригата върху зъбното колело, поставете връзката отзад и сменете шайбите и скобите. Ако има само една скоба, нейният затворен край трябва да е обърнат към посоката на въртене.
7. Монтирайте обтегача на веригата.
8. Инсталирайте гърбичните последователи и проверете времето.
9. Поставете капака на клапана и запалителните свещи.
