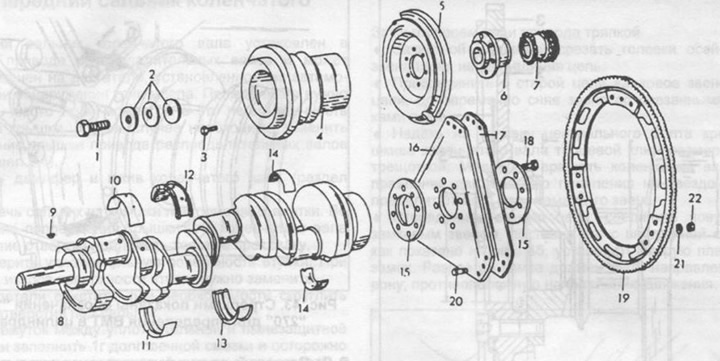

Figura. 38. Piese ale arborelui cotit și ale discurilor de antrenare.
1 - șurub,
2 - masini de spalat cu discuri,
3 - șurub,
4 - scripete arbore cotit,
5 - amortizor,
6 - bucșă scripete,
7 - pinion arborelui cotit,
8 - arbore cotit,
9 - cheie,
10 - carcasa rulmentului principal în blocul cilindrilor,
11 - carcasa rulmentului principal în capac,
12 - carcasa de tracțiune a rulmentului principal în blocul cilindrilor,
13 - carcasa de tracțiune a rulmentului principal în capac,
14 - carcase de rulment de biele,
15 - distanțiere,
16 - disc de unitate, 1,0 mm,
17 - disc de unitate, 1,5 mm,
18 - șurub special,
19 - inel,
20 - șurub de instalare,
21 - șaibe elastice,
22 - piuliță M6.
Inelul dințat pentru pornirea demarorului are un anumit număr de dinți, cărora trebuie să le acordați atenție în timpul instalării. Este montat pe discurile de unitate. În fig. Figura 39 arată fixarea pieselor pe motor.
Articol bazat pe date de pe site: MercedesMAN

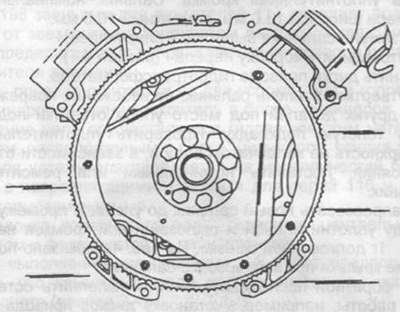

Figura. 39. Discuri de antrenare cu inelare.
Discurile de antrenare împreună cu roata dințată pot fi înlocuite fără echilibrarea suplimentară a arborelui cotit. Nu este nevoie să scoateți motorul pentru asta.
Deconectați cutia de viteze.
Prevenirea rotilor discurilor (de exemplu, așezați o șurubelniță mare între dinții inelarului) și deșurubați cele 8 șuruburi de fixare. Când scoateți discurile, instalați orificiul decalat de-a lungul axei verticale a arborelui cotit. La instalarea discurilor, poziția găurilor deplasate trebuie să se potrivească. În fig. 40 arată poziția găurii cu decalaj.

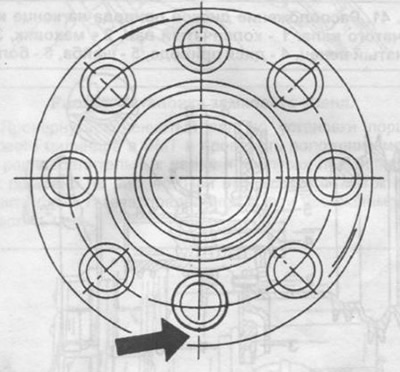

Figura. 40. Săgeata indică orificiul cu decalajul de fixare a discului unității.
Scoateți discurile de unitate și distanțierele.
Verificați cel mai mic diametru al șuruburilor de fixare. Dacă dimensiunea este mai mică de 9,3 mm, șuruburile trebuie înlocuite. Efectuați măsurarea așa cum se arată în fig. 29.
Inelul de antrenare al demarorului poate fi înlocuit. Deșurubați șuruburile de fixare, scoateți inelul dințat, instalați unul nou și fixați-l. Roata dinţată este centrată pe discul de antrenare mai mare.
Când instalați, acordați atenție:
Instalați discurile de unitate în conformitate cu Fig. 38 la arborele cotit, aliniind cele prezentate în Fig. 40 de găuri. Instalați distanțiere în fața și în spatele discurilor.
Înșurubați șuruburile de fixare și strângeți-le la un cuplu de 30...40 Nm, apoi întoarceți capetele șuruburilor la 90°...100°, adică. un sfert de tură. Rotirea capului este necesară pentru funcționarea corectă a șuruburilor de montare.
