284. ábra. A hátsó féknyereg ki- és beszerelése: 1 — fékbetét kopásérzékelő vezetékének rögzítőcsavarja, 10 Nm; 2 — fékbetét kopásérzékelő; 3 — fékcső, 12–16 Nm; 4 - fékhenger; 5 — féknyereg rögzítőcsavarok, 105–115 Nm
A hátsó féknyereg eltávolításával kapcsolatos munkákat a következőképpen kell elvégezni: (284. ábra):
- csavarja le a fékfolyadék tartály kupakját;
- nyomja meg többször a fékpedált a rendszerben lévő vákuum megszüntetéséhez. Helyezze a jármű hátulját tartókra (a hátsó tengely alatt) és fordítsd el a kerekeket;
- helyezze a tömlőt a légtelenítő csonkra, majd engedje le a tömlő másik végét az előkészített tartályba;
Lazítsa meg a csatlakozócsavart, és nyomja le a fékpedált, amíg a folyadék ki nem jön;
- lazítsa meg a fékcső hatlapú anyáját a féknyeregről, amíg könnyen eltávolítható nem lesz. A tömlőt a fékvezetékről is le lehet választani. Ehhez csavarja le a csővezeték csatlakozóanyáját, vegye le a tömlőbilincset és húzza ki a tömlőt. A hengerhez vezető tömlőcsatlakozást is meg kell lazítani. Védje a tömlők nyitott végeit a szennyeződésektől;
- csavarja ki az 1-es csavart (lásd a 284. ábrát) az érzékelő 2 kopóbetétjének dugójának rögzítése és a vezeték eltávolítása;

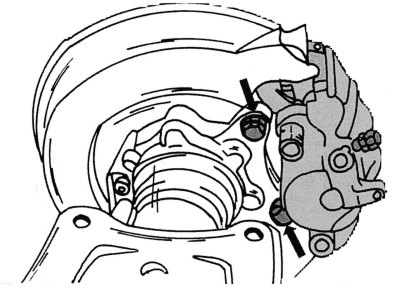

285. ábra. Féknyereg rögzítőcsavarjai (105–115 Nm)
- csavarja ki a féknyereg tartójának mindkét csavarját 5. Ezek a csavarok láthatók a képen 285;
- fordítsd el és csavard le a féknyerget a fékcső csatlakozójáról.
A telepítést fordított sorrendben kell elvégezni, figyelembe véve a következőket:
- a féknyereg meghúzásakor új önzáró csavarokat használjon. Kifejezetten a féknyereghez készülnek, azaz külön kell megrendelni őket. A csavarokat 105–115 Nm nyomatékkal húzza meg;
- csavarja fel a féknyerget a fékcsőre majdnem ütközésig. A végső meghúzást a féknyereg felszerelése után kell elvégezni;
- húzza meg a fékcsövet 12-16 Nm nyomatékkal. Ügyeljen arra, hogy a cső ne csavarodjon meg. Egyébként vegye le újra a féknyerget, és tekerje szorosabban köré a tömlőt. Ellenőrizd, hogy a cső és a tömlő nem dörzsölődik-e a hátsó felfüggesztés más alkatrészeihez;
- légtelenítse a fékeket.
