Szerelje be a betéteket a fő csapágyak furataiba, igazítsa egymáshoz az olajellátás lyukait és a betétek rögzítéséhez szükséges hornyokat. Kenje meg a béléseket.
Szerelje be a középső fő csapágyházat nyomókarimával.
Óvatosan szerelje fel a főtengelyt a hengerblokk fő csapágyaira.
Szerelje be a betéteket a fő csapágyfedelekbe, és gumi- vagy műanyag kalapáccsal ütögesse a helyükre, ügyelve a kupakok sorozatszámára.
Húzza meg a középső fő csapágyfedeleket rögzítő oldalsó csavarokat.
Ábra szerint. 36 húzza meg a burkolatokat rögzítő csavarokat és anyákat: M12 anyák 100 Nm meghúzási nyomatékkal, M10 csavarok 65 Nm meghúzási nyomatékkal.

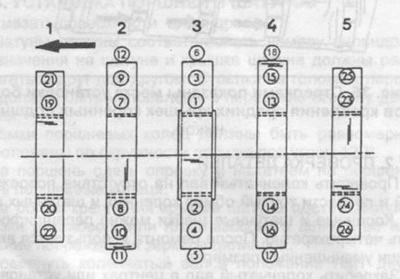

Rajz. 36. A fő csapágyfedelek anyák és csavarok meghúzási eljárása.
Forgassa meg többször a főtengelyt.
Ellenőrizze újra a főtengely eltávolításakor meghatározott axiális hézagot. Ha a rés megnő, hajtsa végre a fenti műveleteket.
Mérje meg a hajtórudak alsó fejeinek axiális hézagát az ábra szerint. 37. A 0,5 mm-nél nagyobb rés elfogadhatatlan, és újra szét kell szerelni.

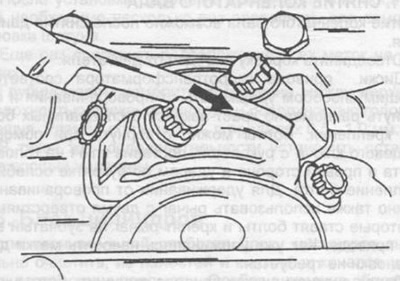

Rajz. 37. A hajtórúd-csapágyak axiális hézagának mérése a főtengelycsapon. A szonda beépítési helyét egy nyíl mutatja.
Szerelje fel a dugattyúkat és a hajtórudakat a leírás szerint szakasz 2.5.5.
Szerelje fel a hátsó olajtömítés fedelét.
Szerelje be a vezérműtengely meghajtót (szakasz 2.10).
Helyezze be a doboz meghajtó lemezeit (szakasz 2.7.4).
[A cikk a weboldal adatain alapul: www.mercedesman.ru]
Szerelje be az olajszivattyút (lásd a 4.1.1 szakaszt).
Szerelje be az olajteknőt (szakasz 4.2).
A hátralévő munkát fordított sorrendben hajtsa végre.
