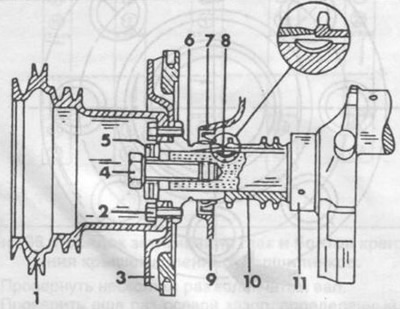

Rajz. 42. A főtengely elülső végének metszete.
1 - főtengely szíjtárcsa,
2 - M8 csavar,
3 - lengéscsillapító,
4 - M18 csavar,
5 - Belleville alátétek,
6 - persely,
7 - olajtömítés,
8 - kulcs,
9 - vezérműtengely meghajtó burkolat,
10 - főtengely lánckerék,
11 - főtengely.

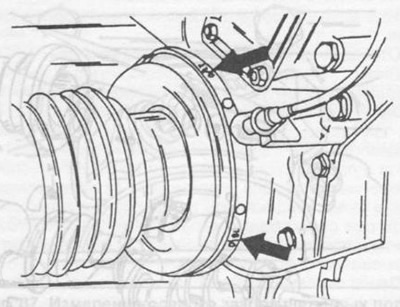

Rajz. 43. A nyilak a "180" és "270" jelöléseket mutatják a hengerek TDC-jének meghatározására.
A lengéscsillapító cseréjekor a főtengely kiegyensúlyozása nem szükséges.
Szétszereléskor:
Távolítsa el a ventilátor burkolatát és a ventilátort.
Biztosítsa a főtengelyt elfordulás ellen.
A javításhoz kapcsolja be a sebességváltót vagy a rögzítőféket. Leveheti az önindítót és a megfelelő módon rögzítheti a fogaskereket.
Csavarja ki a csappantyút rögzítő központi csavart.
Vésővel jelölje meg a szíjtárcsát és a perselyt a kulcs pontos rögzítéséhez.
Távolítsa el a csillapítót a szíjtárcsával és a perselyegységgel. Ha szükséges, használjon műanyag munkafelületű kalapácsot. Legyen különösen óvatos a szürkeöntöttvas tárcsa eltávolításakor.
A lengéscsillapító, a főtengely-tárcsa és a persely felszerelése előtt szerelje össze és húzza meg a rögzítőcsavarokat, ügyelve a furat eltolt helyzetére. Ne szereljen be rugós alátéteket.
Melegítse fel a perselyt 50°C-ra, hogy megkönnyítse a forgattyús tengelyre való illeszkedést. Miután a reteszhornyot és a kulcs helyzetét a jeleknek megfelelően igazította, helyezze a perselyt a főtengelyre.
Helyezze a Belleville alátéteket a rögzítőcsavarra, kenje meg a meneteket, húzza meg a csavart és húzza meg 270...330 Nm nyomatékkal.
[A weboldal alapján készült anyag: MercedesMAN]
Szerelje fel a ventilátort és a ventilátor burkolatát.
