A hézagok meghatározásához mérje meg a dugattyúk átmérőjét, és rögzítse az adatokat. Ezután mérje meg a hengereket:
Furatmérő segítségével mérje meg a hengerek átmérőjét a felső zónában a felső éltől 10 mm távolságra, az alsó zónában 10 mm távolságra a henger alsó szélétől.
Ezenkívül mérjen a henger középső zónájában.
A fenti mérések mindegyike hossz- és keresztirányban történik. Írja le hat mérés eredményét! Távolítson el két szélső értéket (min és max). A hosszanti és keresztirányú mérések közötti különbségek az oválisságot jelzik (nem-kerekség) henger. A henger átmérője legfeljebb 0,4 mm-rel térhet el a névleges értéktől.
Minden motorsorozatnál két javítási méretű dugattyúcsoportot cserélnek ki, ezekre összpontosítva, és szükséges a blokk hengereinek fúrása. A hengerfejhez hasonlóan a blokk hasított felületének síkságát hossz-, kereszt- és átlós irányban ellenőrzik. A nem síkosság nem haladhatja meg a 0,1 mm-t. ábrán. A 28. ábra a henger mérési diagramját mutatja. Az 1...3 számok a mérőszalagokat, az "A" és "B" betűk az átmérőmérés hossz- és keresztirányát jelzik. A rajz referenciaként használható a mérésekhez.

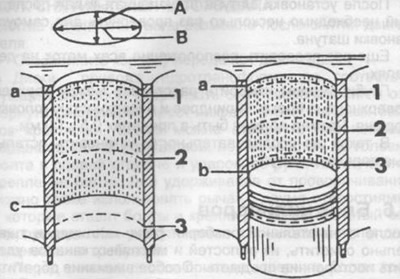

Rajz. 28..Hengermérések. A mérési zónák jelölése 1, 2 és 3. Mérési irányok: hosszirányú "A", keresztirányú "B",
a - a dugattyú TDC-je,
b - BDC,
c - a dugattyúszoknya alsó helyzete.
