Az olajszűrő a hathengeres motorra a bal oldalon, a nyolchengeres motorra pedig a jobb oldalon alul van felszerelve. A fő és a kiegészítő olajáramokat egy házban szűrik.
Az olajáramlást a hőmérséklettől függően szabályozzák. A felső szűrőházban egy termosztát található, amelyhez a szelepet egy rugó szorítja. Az olaj hőmérsékletétől függően a szelep nyitja vagy zárja azokat a csatornákat, amelyeken keresztül az olaj az olajhűtőbe vagy az alsó szűrőházba áramlik. ábrán. A 105. és 106. ábrán a 6 és 8 hengeres motorok szűrőinek részei láthatók.

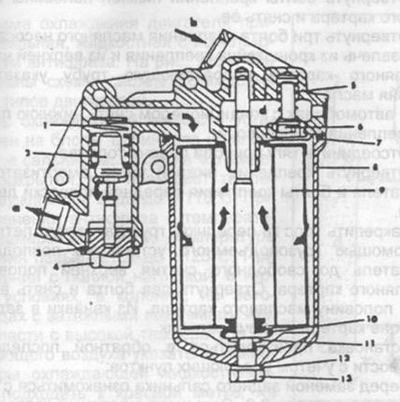

Rajz. 105. Hathengeres motor olajszűrőjének metszete.
1 - rugó,
2 - termosztát,
3 - tömítőgyűrű,
4 - dugó,
5 - felső szűrőház,
6 - rugó,
7 - visszacsapó szelep,
8 - alsó szűrőház,
9 - szűrőelem,
10 - rugalmas támaszték,
11 - tömítőgyűrű,
12 - tömítőgyűrű,
a - olajhozam,
c - olajbemenet,
c - csatorna a szűrőházban,
d - csatorna a szűrőházban.

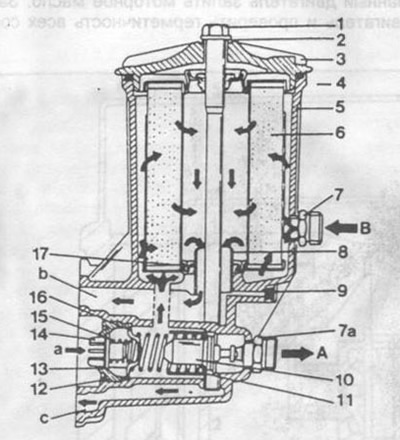

Rajz. 106. Nyolchengeres motorolajszűrő szakasza.
1 - központi csavar,
2 - tömítőgyűrű,
3 - szűrőfedél,
4 - tömítőgyűrű,
5 - olajszűrő ház,
6 - szűrőelem,
7 - szerelvény,
8 - cső,
9 - a nyomásérzékelő beépítési helye,
10 - termosztát,
11 - szelep,
12 - szelepülés,
13 - rugós támaszték,
14 - visszacsapó szelep,
15 - tavasz,
16 - tavasz,
17 - a szűrőelem alsó tömítése,
A - finomítatlan olaj az olajhűtőhöz,
B - finomítatlan olaj az olajhűtőből,
a - az olajszivattyúból,
c - a főtengely fő csapágyaihoz,
c - engedje le az olajteknőbe.
A motor 1000...1500 km futás utáni nagyjavításánál a szűrőelemet cserélni kell. A szűrőelem cseréjéhez le kell csavarni az alsó szűrőházat. Az olajszűrő motorból való eltávolításához hajtsa végre a következő munkát:
Hathengeres motorok
Távolítsa el a szívócsonkot.
Csavarja ki az alsó házat rögzítő központi csavart, és engedje le a szűrőt.
Távolítsa el az O-gyűrűt.
Alaposan tisztítsa meg a szűrőház és a hengerblokk osztott felületeit a tömítésmaradványoktól, nehogy bejussanak az olajcsatornákba.
Szereljen be új olajszűrőt új tömítéssel a motorra, csavarja be és húzza meg a négy rögzítőcsavart. A tömítés beszerelésekor ügyeljen arra, hogy a tömítés ne zárja el az olajcsatornákat.
Indítsa be a motort, és ellenőrizze a szűrő szivárgását.
Ellenőrizze a motorolaj szintjét, és szükség esetén töltse fel.
Nyolchengeres motorok
Csavarja le a szűrő fedelét. Kösse le a két olajleeresztő vezetéket a hűtőhöz, csavarja le a szűrőház és a lengéscsillapító közötti szerelvényt.
Válassza le a csatlakozót az olajnyomás-érzékelőről.
Csavarja ki a rögzítőcsavarokat és távolítsa el a szűrőt.
Ha szükséges, távolítsa el a szűrőelemet.
Tisztítsa meg a szűrőház és a hengerblokk illeszkedő felületeit a tömítésmaradványoktól, megakadályozva, hogy azok az olajcsatornákba kerüljenek.
Szereljen be egy új szűrőelemet, és fedje le egy új O-gyűrűvel. Csavarja be a központi csavart és húzza meg 30 Nm nyomatékkal.
Szerelje be a szűrőt egy új tömítéssel a motorra, és húzza meg a rögzítőcsavarokat 25 Nm nyomatékkal.
A hátralévő munkát fordított sorrendben hajtsa végre. Ellenőrizze a motorolaj szintjét, és szükség esetén töltse fel.
