A hathengeres vagy nyolchengeres motorok olajteknői eltávolíthatók anélkül, hogy a motorokat eltávolítanák a járműből. Az elvégzett munka terjedelme azonban változó.
Nyolchengeres motorok
Emelje fel az autó elejét.
Távolítsa el a kompresszort a rögzítőelemeivel együtt, és a csővezetékek leválasztása nélkül tegye félre.
Távolítsa el az üzemanyag-ellátó meghajtó rudat.
Távolítsa el az olajteknő alsó felét rögzítő csavarokat.
Távolítsa el a motorolajszint-jelzőt a vezetőcsőről, és távolítsa el a csövet.
Távolítsa el az olajteknő alsó felét a fent leírtak szerint.
Távolítsa el az olajteknő felső felét rögzítő csavarokat.
Távolítsa el a két első motortartó rögzítőcsavart.
Csavarja le a motor lengéscsillapítóinak alsó részét.
Csatlakoztassa a kábelt az emelőhurokhoz, és emelőeszközzel emelje fel a motort, amíg az olajteknő felső fele szabadon le nem válik a motorról.
Az olajteknő felszerelése fordított sorrendben történik. Beszerelés előtt kenőanyaggal ragasszon új tömítéseket az olajteknő elválasztható felületeire.
Hathengeres motorok
Az olajteknő a fröccsenésvédővel együtt M6 csavarokkal van a hengerblokkhoz rögzítve. A csavarmenetek ragasztóval vannak bevonva, hogy megakadályozzák a csavarok kilazulását, ezért a csavarokat minden alkalommal ki kell cserélni a forgattyúház eltávolításakor.
Válassza le az olajleeresztő vezetéket az olajteknőről.
Csavarja ki a védősárvédőt rögzítő csavarokat az ábra szerint. 107.

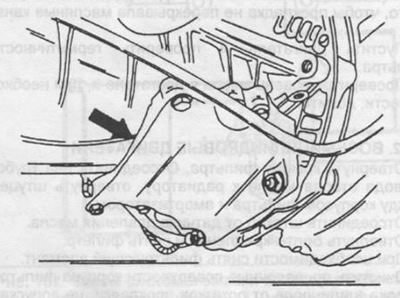

Rajz. 107. A nyíl egy hathengeres motor olajteknőjének védő fröccsenésvédőjét mutatja.
Forgassa balra az első kerekeket ütközésig.
Csavarja le az olajteknő alsó felén lévő fröccsenésvédőt.
Távolítsa el a lengéscsillapítót (szakasz 2.7).
Csavarja le a generátor alsó rögzítését.
Csavarja ki az olajteknő felső felét rögzítő csavarokat, és hagyja lógni a két csavaron.
Csavarja ki az olajteknő alsó felét rögzítő csavarokat, és távolítsa el.
Távolítsa el az olajszivattyú három rögzítőcsavarját.
Távolítsa el az olajszintjelző vezetőcsövet a tartókonzolról és az olajteknő tetejéről.
Légkondicionált járműveknél távolítsa el a kompresszor alsó tartókonzolját.
Válassza le az üzemanyag-ellátó rudat.
Csavarja ki a motor lengéscsillapítóinak alsó részét és az első motortartó rögzítőcsavarjait.
Csatlakoztassa a kábelt az első emelőhurokhoz, és emelőeszközzel emelje fel a motort, amíg az olajteknő felső fele szabadon el nem távolodik. Távolítsa el a két csavart, és távolítsa el az olajteknő felső felét. Távolítsa el az olajtömítést a forgattyúház hátsó oldalán lévő horonyból.
A telepítés fordított sorrendben történik, figyelembe véve a következő pontokat:
A hátsó olajtömítés cseréje előtt olvassa el az utasításokat szakasz 3.8. Szerelje be az olajtömítést az olajforgattyúházba a hengerblokkba történő beszerelésnél javasolt módon. Kenje meg az olajtömítést motorolajjal.
Vigyen fel tömítőanyagot az olajteknő hasított felületére, és szerelje fel az olajteknőt a hengerblokkra. A forgattyúház rögzítéséhez húzzon meg egy rögzítőcsavart elöl és hátulról. Szerelje be és húzza meg az alsó olajteknő félcsavarokat, majd egyenletesen húzza meg a felső olajteknő félcsavarokat.
Rögzítse és szerelje be a fennmaradó alkatrészeket és szerelvényeket, és töltse fel az összeszerelt motort motorolajjal. Indítsa be a motort, és ellenőrizze az összes csatlakozás tömítettségét.
