Hathengeres motor
Engedje le a hűtőfolyadékot (szakasz 5.1.1).
Távolítsa el a hűtőt (szakasz 5.2.2).
Távolítsa el a ventilátort a csatlakozóval együtt.
Lazítsa meg a szíj feszességét, és csavarja ki a szíjtárcsa rögzítőcsavarjait, megakadályozva a szíjtárcsát az elfordulástól, ahogy az ábra mutatja. 111.

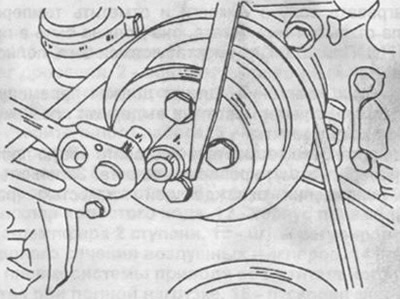

Rajz. 111. Hathengeres motor hűtőfolyadék-szivattyú szíjtárcsájának eltávolítása. A csavarhúzót a két rögzítőcsavar feje közé kell helyezni.
Távolítsa el a lengéscsillapítót a hat belső hatlapú rögzítőcsavar kicsavarásával.
Csavarja ki a rögzítőcsavarokat és távolítsa el a hűtőfolyadék-szivattyút. Tisztítsa meg a hengerblokk osztott felületét.
A szivattyú újbóli használatakor alaposan tisztítsa meg a hasított felületet. Helyezzen be egy új tömítést és egy új O-gyűrűt. Szerelje be a szivattyút fordított sorrendben. Feszítse meg a generátor hajtószíjait és a hűtőfolyadék-szivattyút az alábbiak szerint.
Nyolchengeres motor
Mindkét típusú motor szivattyúi változtak az idők során, anélkül, hogy működési elvük változott volna. ábrán. A 112. ábra egy nyolchengeres motor hűtőfolyadék-szivattyúját mutatja.

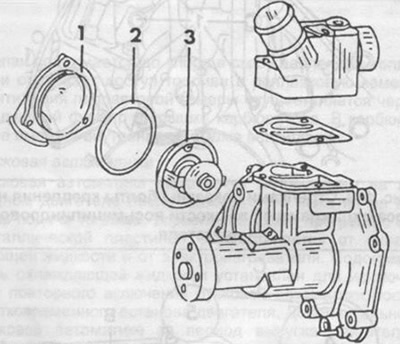

Rajz. 112. Hűtőfolyadék szivattyú és termosztát M 116/117 motorokhoz.
1 - házfedél,
2 - tömítőgyűrű,
3 - termosztát.
Engedje le a hűtőfolyadékot. Lazítsa meg a hűtőfolyadék-szivattyú hajtószíjait és a szervokormány-szivattyút.
Lazítsa meg a bilincseket, és vegye le a hűtőfolyadék tömlőt a szivattyúról.
Távolítsa el a ventilátorházat rögzítő rugós konzolokat, emelje fel a házat és helyezze rá a ventilátorra.
Távolítsa el a gyújtáselosztót.
A korai gyártású motoroknál csavarja ki a gyújtáselosztó rögzítőcsavarjait (két dió segítségével).
Ha egy hőmérsékletmérő érzékelő van becsavarva a szívócsőbe, válassza le a vezetéket, és válassza le a vezetékeket a ventilátor elektromágneses tengelykapcsoló kapcsolójáról is. Távolítsa el az elülső tömlőbilincset, csavarja ki a rögzítőcsavarokat, és távolítsa el a bemeneti csövet a tömítéssel és a távtartóval.
Távolítsa el a lengéscsillapítót.
Ábrán. 113 nyilak jelzik a rögzítőcsavarokat, csavarja ki a csavarokat és távolítsa el a hűtőfolyadék-szivattyút. Alaposan tisztítsa meg a szivattyú és a hengerblokk osztott felületeit, és fordított sorrendben szerelje be a szivattyút. Ellenőrizze a gyújtás időzítését, és szükség esetén állítsa be. Húzza meg a ventilátor viszkózus tengelykapcsoló csavarjait 25 Nm nyomatékkal.
Szöveg újraközzétéve a weboldalról Mercedesman.ru

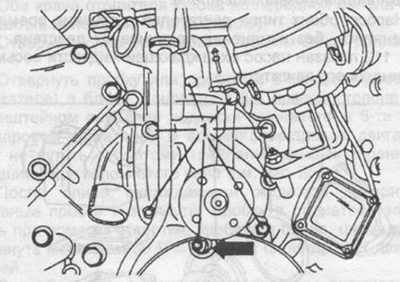

Rajz. 113. A nyilak a nyolchengeres motor hűtőfolyadék-szivattyújának rögzítőcsavarjait jelzik.
Ha a szivattyú megsérül, azt egy szerelvényként kell kicserélni. A szivattyú tömítésének cseréjéhez szükség van egy húzóra a nyolchengeres motor járókerekének eltávolításához, és egy présre a hathengeres motor járókerekének kinyomásához. A munka elvégzéséhez jobb, ha kapcsolatba lép egy szervizzel.
