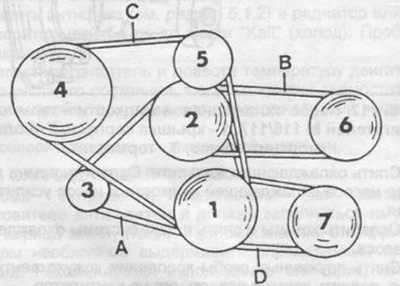

Rajz. 114. A kiegészítő meghajtó elhelyezkedése a 280 S és 280 SE modelleken. A hűtőfolyadék-szivattyú és a generátor hajtószíj feszességének ellenőrzése az "A" részben található.
1 - főtengely,
2 - hűtőfolyadék szivattyú,
3 - generátor,
4 - légkondicionáló kompresszor,
6 - szervokormány szivattyú,
7 - kompresszor.

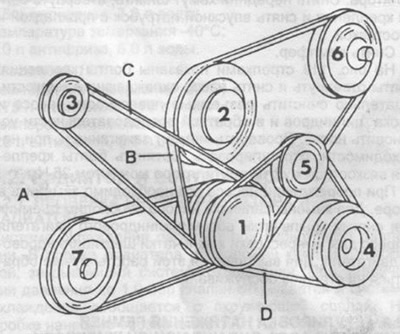

Rajz. 115. A hajtószíjak elhelyezkedése a 350 E és 450 E modelleken. A hűtőfolyadék-szivattyú és a szervokormány-szivattyú hajtószíjfeszességének ellenőrzése az "A" részben történik.
1 - főtengely,
2 - hűtőfolyadék szivattyú,
3 - generátor,
4 - légkondicionáló kompresszor,
5 - feszítőgörgő,
6 - szervokormány szivattyú,
7 - kompresszor.
A hűtőfolyadék-szivattyú vagy más alkatrészek cseréje után, valamint a szíjtárcsák cseréjekor meg kell húzni a hajtószíjakat. A szíj feszességét bizonyos időközönként rendszeresen ellenőrizni kell. A hajtószíjak megcsúszásának jele egy jól hallható sípoló hang megjelenése, amikor a motor fordulatszáma meredeken emelkedik.
A szíj feszességét a hűtőfolyadék-szivattyú szíjtárcsa és a generátor szíjtárcsája közötti szíjszakaszon kell ellenőrizni, ehhez speciális eszközt kell használni. Speciális eszköz hiányában mérsékelt nyomással a szíjra az elhajlásnak 10...15 mm-en belül kell lennie.
Nyolchengeres motorok beállításához (hűtőfolyadék szivattyú és szervokormány szivattyú) lazítsa meg a szervokormány hidraulika tartályának három anyáját, és a csavarral húzza meg a szíjakat és húzza meg a rögzítő anyákat.
A hathengeres motor beállításához lazítsa meg a generátort rögzítő csavarokat és anyákat, húzza meg a szíjakat a csavarral, és húzza meg a csavarokat és anyákat. A beállítási módszer megváltozott a sorozat motorjainak gyártási ideje alatt, amelyet figyelembe kell venni a hajtószíjak feszességének beállítására irányuló munkák során.
