Üzemanyag-szivattyú beépítési alkatrészei
A - A modellek 1.12.00-tól kerülnek kiadásra; B – 00.11.30-ig kiadott modellek; 1 - Védőképernyő; 2 - Üzemanyag-ellátó vezeték; 3 - Üzemanyag-vezeték; 4 - Elektromos vezetékek csatlakozói; 5 - Üzemanyag-szivattyú; 6 - bilincsek

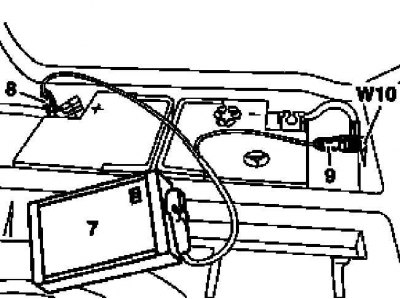

1. Kapcsolja be a segédakkumulátort és csatlakoztassa a szabványos akkumulátorhoz, majd válassza le az utóbbiról a negatív kábelt.
7 - Segéd akkumulátor
8 — Modul pozitív vezeték kapcsa
9 — A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
2. Emelje fel a járművet, és helyezze az emelőállványokra.
[Az eredeti megtalálható a weboldalon: mercedesman.ru]
3. Távolítsa el a hátsó csúszólemezt (1).
4. Csípje meg az üzemanyagtömlőket (2 és 3), és válassza le őket az üzemanyag-szivattyúról (5).
5. Válassza le az elektromos vezetékeket (4) a szivattyúról (5).
6. Lazítsa meg a rögzítő bilincseket (6), és távolítsa el az üzemanyag-szivattyú egységet.
7. A beszerelés fordított sorrendben történik.
8. Végül törölje ki a processzormemóriát a fedélzeti öndiagnosztikai rendszerből (lásd a fejezetet Motor elektromos rendszerek).
