Autópálya

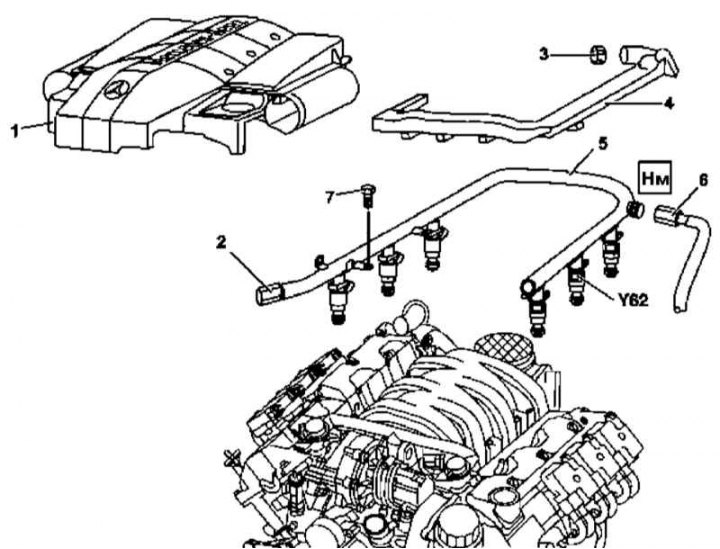

Az üzemanyag-elosztó vezeték telepítésének részletei
1 - Tápegység fedele beépített légszűrővel; 2 - Szervizszelep; 3 - Zár; 4 - Műanyag burkolat; 5 - Üzemanyag-vezeték; 6 - Üzemanyag-ellátó vezeték; 7 - Csavarok; Y62 - Üzemanyag-befecskendező
1. Távolítsa el a beépített légszűrővel ellátott tápegység fedelét (1) (lásd a fejezetet A beszívott levegőcsatorna alkatrészeinek ki- és beszerelése).
2. Csavarja ki a zárat (3).
3. Távolítsa el a műanyag fedelet (4).
4. Szüntesse meg a nyomást az elektromos rendszerben a szervizszelepen keresztül – készüljön fel a kiszorított üzemanyag összegyűjtésére.
[Online forrásból átvett publikáció: mercedesman.ru]
5. Csavarozza ki az üzemanyag-ellátó vezetéket (6).
6. Távolítsa el a rögzítőcsavarokat (7), és távolítsa el az üzemanyag-elosztó vezetéket (5) a befecskendezőkkel (Y62) a szívócsőről.
7. A beszerelés fordított sorrendben történik.
Injektorok

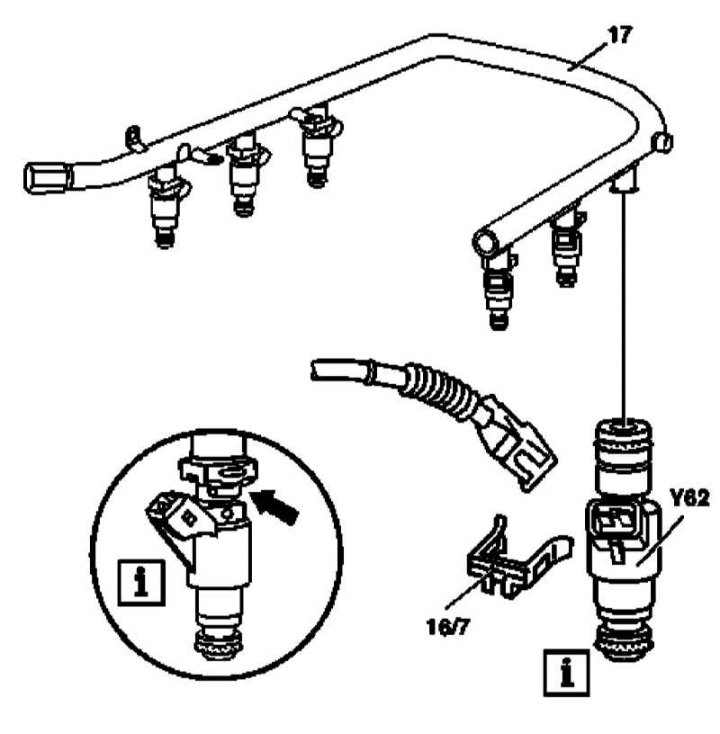

Az üzemanyag-befecskendező beszerelésének részletei
16/7 — Elfordulásgátló bilincs
17 - Üzemanyag-vezeték
Y62 - Üzemanyag-befecskendezők
Nyíl - Négyszögletű fúvóka
1. Távolítsa el az üzemanyag-elosztó vezetéket (17).
2. Távolítsa el az injektorokat (Y62).
3. A beszerelés fordított sorrendben történik - szükség esetén cserélje ki az O-gyűrűket. Beszerelés előtt az O-gyűrűket olajjal meg kell kenni. Ügyeljen arra, hogy az elfordulásgátló bilincsek (16/7) a helyükre pattanjanak a négyszögletes rögzítéseken (nyíl).
