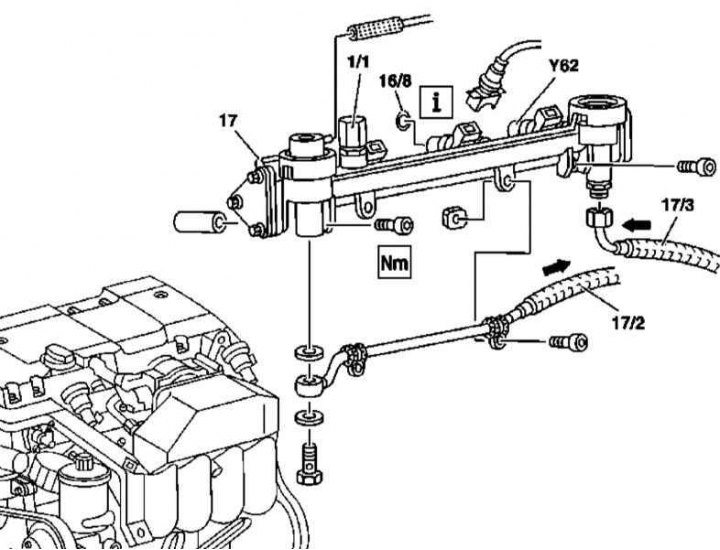

Az üzemanyag-vezeték beszerelésének részletei a 163.136-os modelleken (111-es sorozatú motor)
1/1 - Szervizszelep; 16/8 - O-gyűrű; 17 - Üzemanyag-vezeték; 17/2 - Üzemanyag-visszavezető vezeték; 17/3 - Üzemanyag-ellátó vezeték; Y62 - Injektor

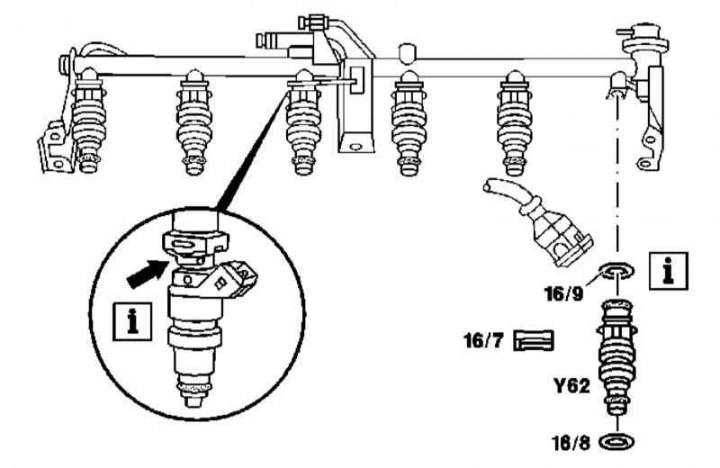

Az üzemanyag-befecskendezők beszerelésének részletei a 163.136-os modelleken (111-es sorozatú motor)
16/7 – Elfordulásgátló zár
Nyíl - 4 pontos fúvóka
1. Az üzemanyag-elosztó vezeték és a befecskendező szelepek beszerelésének részletei a 163.136-os modelleken (111-es sorozatú motor) ábrán és illusztráción látható 111-es sorozatú motor üzemanyag-vezeték nyomáscsökkentő szervizszelepe (1/1) Hely. A szervizszelep (1/1) nyomáscsökkentő helye a 111-es sorozatú motor üzemanyag-vezetékén, amely tartalmazza a szövegben található összes hivatkozást.
2. Távolítsa el a légszűrő megkerülő hüvelyét (lásd a fejezetet A beszívott levegőcsatorna alkatrészeinek ki- és beszerelése).
3. Szüntesse meg a nyomást az elektromos rendszerben a szervizszelepen keresztül (lásd a fejezetet Nyomáscsökkentés a benzinmotor üzemanyagrendszerében).
4. Csavarja ki a rögzítőcsavarokat, és távolítsa el az üzemanyagvezetéket (17).
5. Kösse le az üzemanyag-visszavezető (17/2) és a tápvezetéket (17/3), valamint a befecskendező szelep vezetékét (Y62)
6. Ha szükséges, távolítsa el az üzemanyag-befecskendezőket (Y62).
7. A beszerelés fordított sorrendben történik - ne felejtse el kicserélni az O-gyűrűket (16/8 és 16/9), amelyet beépítés előtt olajjal kell megkenni.
Modellek 163.154/157/172/174

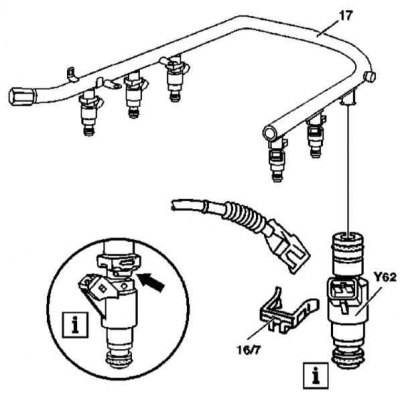

Az üzemanyag-befecskendezők beszerelésének részletei a 163.154/157/172/174 modelleken (111-es sorozatú motor)
16/7 – Elfordulásgátló zár
Nyíl - 4 pontos fúvóka
1. Az üzemanyag-elosztó vezeték és a befecskendező szelepek beszerelésének részletei a 163.154/157/172/174 modelleken (112 és 113 sorozatú motorok) ábrán és illusztráción látható A szervizszelep (1/1) nyomáscsökkentő helye a 112-es és 113-as sorozatú motorok üzemanyag-vezetékén, amelyek a szövegben található összes hivatkozást tartalmazzák.
2. Távolítsa el a hengerfejburkolat kárpitpanelt/légszűrőt.
Jegyzet. A motorra szerelt légszűrővel felszerelt modelleknél távolítsa el a rezonátorkamrát (2/1).
3. Távolítsa el a csavarokat (1/4), és távolítsa el a műanyag fedelet.
4. Szüntesse meg a nyomást az elektromos rendszerben a szervizszelepen keresztül (lásd a fejezetet Nyomáscsökkentés a benzinmotor üzemanyagrendszerében).
5. Kösse le az üzemanyag-ellátó vezetéket (17/2).
6. Válassza le az elektromos vezetékeket az injektorokról (Y62).
7. Távolítsa el a rögzítőcsavarokat (17/1), és távolítsa el a tüzelőanyag-vezeték szerelvényt (17) injektorokkal (Y62) a szívócsőről.
8. Ha szükséges, távolítsa el az injektorokat.
9. A beszerelés fordított sorrendben történik - ne felejtse el kicserélni az O-gyűrűket (16/8 és 16/9), amelyet beépítés előtt olajjal kell megkenni.
