Ürítse ki az üzemanyagtartályt a szabványos séma szerint (benzines modellek)
1/1 - Szervizszelep

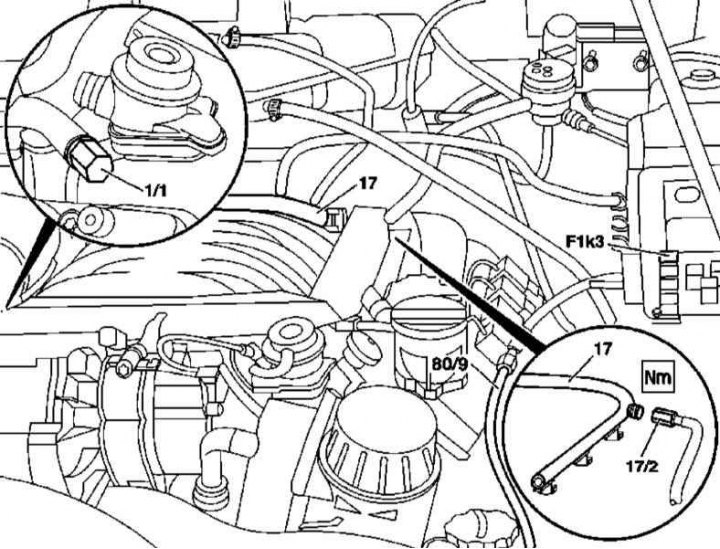

1. A benzines modellek tüzelőanyag-tartályának ürítésének szabványos eljárására vonatkozó szemléltető anyag az ábrán látható, amelyre a szövegben minden hivatkozás vonatkozik.
2. Szüntesse meg a nyomást az áramellátó rendszer útján (lásd a részt Nyomáscsökkentés a benzinmotor üzemanyagrendszerében).
3. Csatlakoztassa le az üzemanyagvezetéket (17) üzemanyag-ellátó vezeték (17/2).
4. Csatlakoztassa az üzemanyag-vezetékhez (17/2) üzemanyagtömlő (80/9) körülbelül 10 mm átmérőjű, amelynek végét leeresztjük az előkészített megfelelő térfogatú lefolyótartályba.
5. Vegye ki az üzemanyag-tápszivattyú relé rögzítőblokkjában lévő helyéről (F1k3).
6. Szereljen be egy jumpert a 30-as nyílások közé (+ akkumulátorok) és 87 (relé bemeneti érintkező).
7. Kapcsolja be a gyújtást, és várja meg, amíg az üzemanyag kifolyik a tartályból.
8. Ha végzett, állítsa vissza az eredeti üzemanyag-vezeték csatlakozást, szerelje vissza a relét.
Sürgősségi eljárás (hibás üzemanyag-szivattyúval), - minden modell
Ürítse ki az üzemanyagtartályt a vészhelyzeti séma szerint (minden modell)
Ürítse ki az üzemanyagtartályt a vészhelyzeti séma szerint (minden modell)
84 - Beléptető ablak burkolat; 90/10 - Földvezeték (vákuum blokk); 90/11 - Üzemanyag visszatérő vezeték; 90/12 - Üzemanyag-ellátó vezeték; 90/13 - Dugós csatlakozó helyhez kötött fűtőelem csatlakoztatásához (megfelelő felszereléssel); 90/14 - Kipufogó tömlő

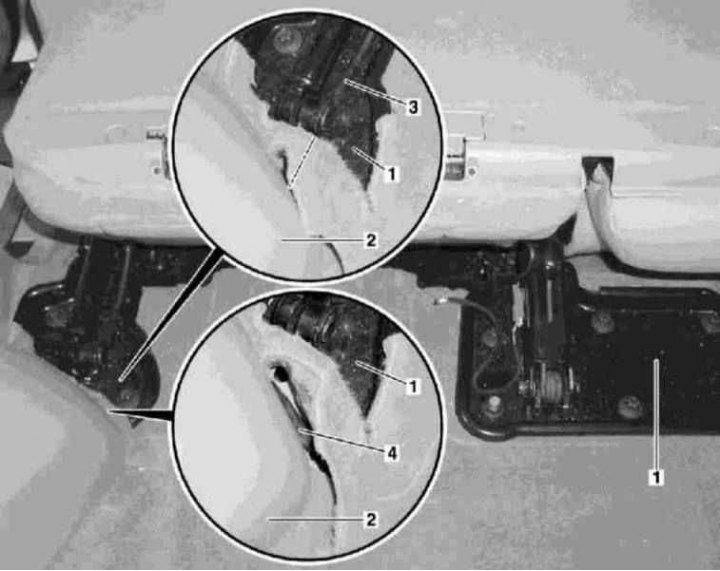

1. Az üzemanyagtartály ürítésének vészhelyzeti eljárására vonatkozó szemléltető anyagot az illusztrációk mutatják be, amelyek a szövegben szereplő összes hivatkozást tartalmazzák.
2. Csavarja ki a rögzítőcsavarokat, emelje meg a hátsó ülés dupla párnájának hátsó szélét, és távolítsa el a keretén lévő huzatokat.
Jegyzet. Csak az A, D és E dokumentált azonosítóval ellátott fedeleket távolítsa el.
3. Hajtsa előre a párnát.
4. Hajtsa előre a padlószőnyeg panelt a tartókonzol alatt (1) üléskeret, hajtsa előre a szőnyegpanel szélét is a bélés területén (2) bal oldali C oszlop.
5. Vágja át a szőnyeget közvetlenül az üléskioldó kábel mögött (3), - ne sértse meg a vezetékeket (4).
6. Hajlítás nélkül hajtsa vissza a padlószőnyeget, és hajszárítóval történő előmelegítés után vegye le a szervizablak fedelét (84), - a burkolat a tömítőanyagon van, és hibátlanul ki kell cserélni.
7. Egy bilincs vagy önzáró fogó segítségével csípje össze és válassza le az üzemanyag-visszavezető vezetéket (90/11).
8. Az adapter segítségével csatlakoztassa a kipufogótömlőt (90/14) a visszatérő vezeték csatlakozójához (90/11).
9. Földelje le a kipufogószivattyút (90/10).
10. Indítsa el a vákuumszivattyút, és szivattyúzza ki az üzemanyagot a tartályból az előkészített tartályba.
11. A beszerelés fordított sorrendben történik.
