Főtengely fordulatszám érzékelő
Eltávolítás
1. Távolítsa el a földelő vezetéket az akkumulátorról.
2. Válassza le a főtengely fordulatszám-érzékelő elektromos csatlakozóját a motortérben az akkumulátor mögött.
Eredeti információforrás: MercedesMAN.ru
3. A főtengely fordulatszám-érzékelője a motor hengerblokkja és a tengelykapcsoló háza között található, az önindító felett. Csavarja ki a csavart, és vegye ki az érzékelőt a tengelykapcsoló házából. Távolítsa el a tömítést.
Telepítés
1. A beszerelés az eltávolítással fordított sorrendben történik. A főtengely fordulatszám-érzékelő beszerelése előtt szereljen rá egy új tömítést.
Elektronikus vezérlőkészülék
Eltávolítás

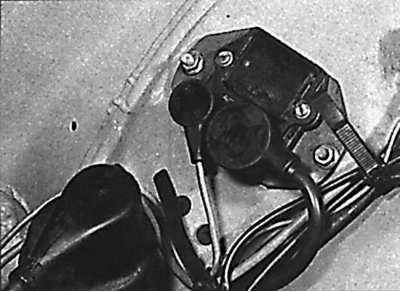

Az elektronikus gyújtásvezérlő berendezés elhelyezkedése a TSZ gyújtásrendszerrel rendelkező modelleken
1. Az elektronikus gyújtásvezérlő berendezés a motortér bal oldalán, a kerékív tetején található (lásd a képet).
2. Távolítsa el a földelő vezetéket az akkumulátorról.
3. Címkézze fel és válassza le az elektronikus gyújtásvezérlő egység egytűs elektromos csatlakozóit.
4. Válassza le a szívócsatorna vákuumtömlőjét a vezérlőegységről, és zárja le a lyukat egy dugóval.
5. Csavarja ki az anyákat, és távolítsa el az elektronikus vezérlőkészüléket a motortérből.
Figyelem! Az elektronikus vezérlőberendezés hőelvezetésének javítása érdekében az alsó felületét speciális hővezető pasztával vonják be.
Telepítés
1. A beszerelés az eltávolítással fordított sorrendben történik. Ha a hővezető pasztaréteg szennyezett vagy megkeményedett, szerezzen be friss pasztát Mercedes-Benz márkakereskedőjétől, és cserélje ki.
Hűtőfolyadék hőmérséklet érzékelő
A gyújtásrendszer és az üzemanyag-befecskendező rendszer általában egy közös hűtőfolyadék hőmérséklet-érzékelővel rendelkezik. Nézze alpontok 9.10.1, 10.13.5.
Fojtószelep végállás kapcsoló
A gyújtásrendszert és az üzemanyag-befecskendező rendszert egyetlen közös fojtószelep-határkapcsoló vezérli. A fojtószelep-helyzet kapcsoló csak eltávolított fojtószelepház mellett távolítható el. A kapcsolót csak szervizben szabad felszerelni.
Motor levegő hőmérséklet érzékelő
Eltávolítás
1. A motorba belépő levegő hőmérséklet-érzékelője a levegőszűrő házának oldalán található.
2. Ellenőrizze, hogy a gyújtás ki van-e kapcsolva, majd válassza le az elektromos csatlakozót az érzékelőről.
3. Fordítsa el az érzékelőt negyed fordulattal, és vegye ki a légszűrő házából. Távolítsa el a tömítést.
Telepítés
1. A beszerelés az eltávolítással fordított sorrendben történik.
Felső holtpont-érzékelő
A felső holtpont-érzékelő egy konzolra van felszerelve a rezgéscsillapító felett a motor elülső oldalán. A felső holtpont érzékelő helyzete nagyon fontos a gyújtás időzítésének beállításához, ezért a felső holtpont érzékelőt szervizben kell cserélni.
