EZL gyújtásrendszer
Lásd a megfelelő leírást a alpont 16.4.
TFZ gyújtásrendszer
Eltávolítás

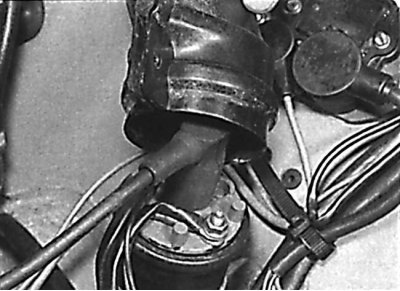

A védőburkolat eltávolítása a gyújtótekercsről
(A portál adatain alapuló anyag: «MercedesMan.ru»)

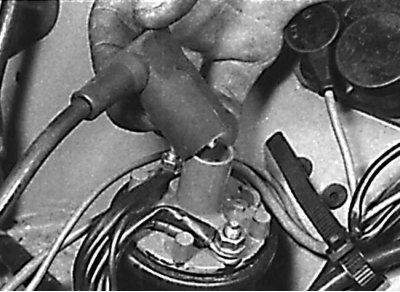

A központi nagyfeszültségű vezeték leválasztása a gyújtótekercsről

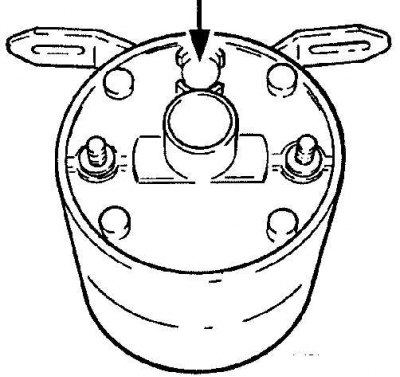

A biztosíték helye a gyújtótekercs tetején
1. Távolítsa el a földelő vezetéket az akkumulátorról.
2. Távolítsa el a védőburkolatot a gyújtótekercsről, és válassza le a központi nagyfeszültségű vezetéket a gyújtótekercsről (lásd az ábrát. A gyújtótekercs védőburkolatának eltávolítása, a központi nagyfeszültségű vezeték leválasztása a gyújtótekercsről).
3. Csavarja ki az anyákat, és válassza le a pozitív és negatív vezetékeket a gyújtótekercs elsődleges tekercsének kapcsairól. Az eltávolítás előtt címkézze fel a vezetékeket.
4. Csavarja ki a rögzítőcsavarokat, és távolítsa el a gyújtótekercset a konzollal együtt a belső sárvédőről.
5. Ellenőrizze a biztosíték helyzetét a gyújtótekercs tetején (lásd az ábrát. A biztosíték helye a gyújtótekercs tetején). Ha a gyújtótekercsben lévő folyadék túlterhelés vagy belső rövidzárlat miatt túlmelegedett, a biztosíték kiolvad. Ebben az esetben cserélje ki a gyújtótekercset, és szüntesse meg a gyújtótekercs meghibásodásának okát.
Telepítés
1. A beszerelés az eltávolítással fordított sorrendben történik.
