Csillapító működtető
PIERBURG karburátor csillapító működtető

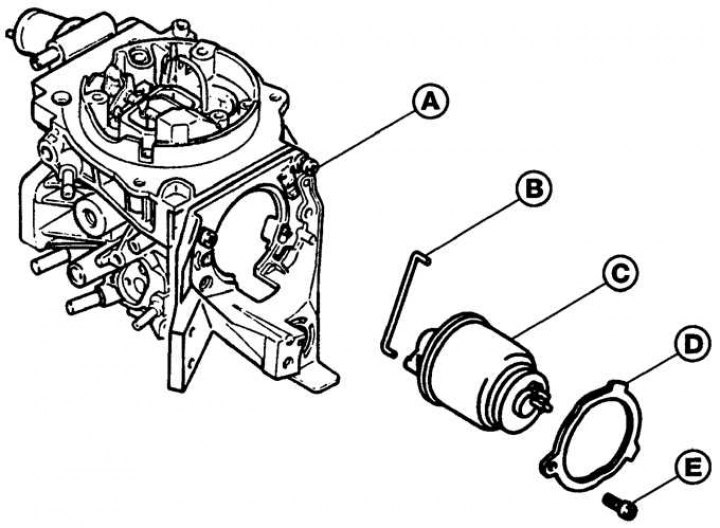

A – karburátortest; B – tolóerő; C – működtető ház; D – rögzítőgyűrű; E – csavar
1. Távolítsa el a légszűrőt.
2. Válassza le az elektromos csatlakozókat a működtető szerkezetről.
3. Csavarja ki a csavart, és távolítsa el a működtető szerkezet rögzítőgyűrűjét (lásd az ábrát. PIERBURG karburátor csillapító működtető).
4. Válassza le a rudazatot a szivatókarról, majd forgassa el az indítószerkezet házát, távolítsa el a rögzítőcsapot, és vegye le az aktuátort a karburátorról.
5. A beszerelés az eltávolítással fordított sorrendben történik.
Fojtószelep működtető
PIERBURG karburátor működtető

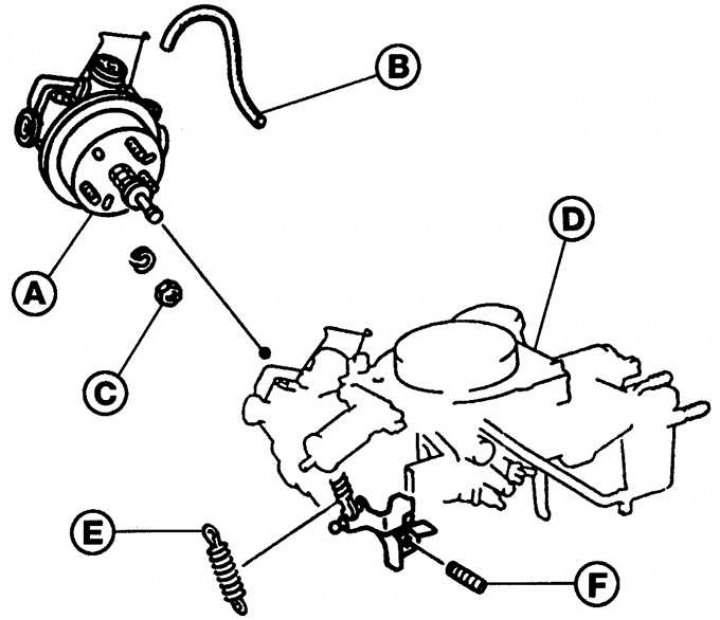

A – működtető ház; B – vákuumtömlő; C – csavar; D – karburátortest; E – tavasz; F – beállító csavar
1. Távolítsa el a légszűrőt.
2. Válassza le az elektromos csatlakozót és a vákuumtömlőt a működtető oldaláról.
3. Csavarja ki a három anyát, és vegye le a működtetőt a karburátorról (lásd az ábrát. PIERBURG karburátor működtető).
4. A beszerelés az eltávolítással fordított sorrendben történik. Ellenőrizze, hogy a működtető rúd és a fojtókar csavarja közötti rés 1,5-2,5 mm között legyen.
Hűtőfolyadék hőmérséklet érzékelő
A hűtőfolyadék hőmérséklet-érzékelő elhelyezkedése a hengerfejen

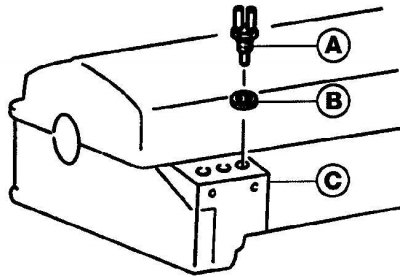

A – hűtőfolyadék hőmérséklet érzékelő; B – O-gyűrű; C – hengerfej
1. A hűtőfolyadék hőmérséklet-érzékelője a hengerfej elejére van felszerelve (lásd az ábrát. A hűtőfolyadék hőmérséklet-érzékelő elhelyezkedése a hengerfejen).
2. Válassza le az elektromos csatlakozót az érzékelőről.
3. Ellenőrizze, hogy a motor hideg-e, majd rövid időre csavarja le a kupakot a tágulási tartályról, hogy csökkentse a nyomást a hűtőrendszerben.
4. Csavarja le a hűtőfolyadék hőmérséklet-érzékelőjét és távolítsa el az O-gyűrűt.
5. A hűtőfolyadék-hőmérséklet-érzékelő működőképessége egy edényben vízzel ellenőrizhető. Használjon hőmérőt a víz hőmérsékletének meghatározásához. Ohmmérőt csatlakoztatva az érzékelő érintkezőihez, mérje meg az érzékelő ellenállását különböző hőmérsékleteken.
6. A hűtőfolyadék hőmérséklet-érzékelő felszerelése az eltávolítás fordított sorrendjében történik.
Elektronikus vezérlőegység (ecu)
Figyelem! Az elektronikus vezérlőegységben (ECU) vannak statikus elektromosságra érzékeny részek, ezért az elektromos csatlakozók ECU-ról való leválasztásakor ne érintse meg kézzel vagy szerszámmal a csatlakozó érintkezőit, mert ez károsíthatja az ECU alkatrészeit. Az ECU kezelése során ürítse ki testéből a statikus elektromosságot úgy, hogy megérintse a földelt fémtárgyakat. Csak a javításhoz szükséges ideig válassza le az elektromos csatlakozókat az ECU-ról.
Az ECU a motortér jobb hátsó részén található.
1. Távolítsa el a földelő vezetéket az akkumulátorról.
2. Oldja ki a konzolokat és távolítsa el az ECU házát.
3. Nyomja össze az ECU rögzítőkapcsait, és távolítsa el a többtűs elektromos csatlakozót az egységről. A csatlakozó eltávolításakor ügyeljen arra, hogy ne sértse meg a csatlakozó érintkezőit.
4. Csavarja ki a csavarokat és távolítsa el az ECU-t.
5. A beszerelés az eltávolítással fordított sorrendben történik.
