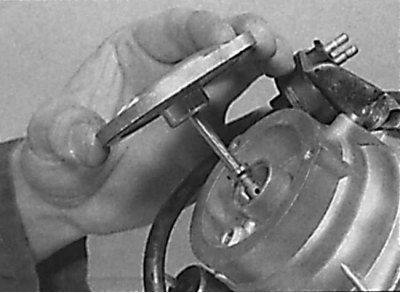

A karburátor lengéscsillapító burkolatának eltávolítása a dugattyú rezgéscsillapítójával együtt

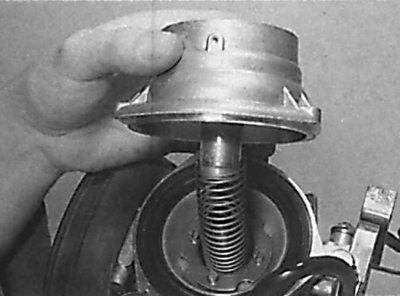

A lengéscsillapító eltávolítása a karburátor testéről

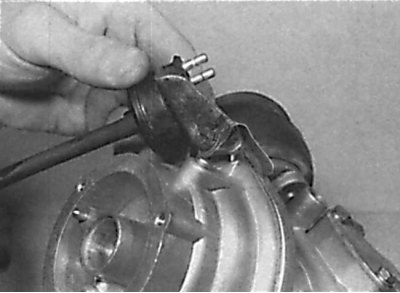

A késleltető szelepet is rögzítő csavar helye

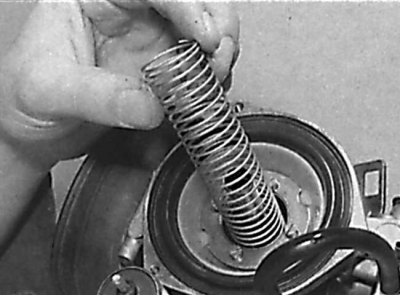

A dugattyú visszatérő rugójának eltávolítása

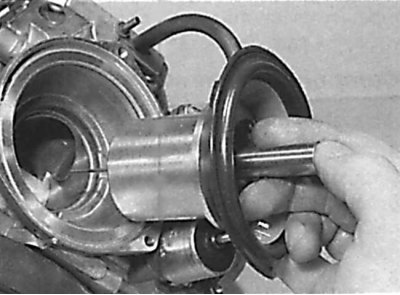

A dugattyú, a membrán és a sugártű egyetlen egységként történő eltávolítása

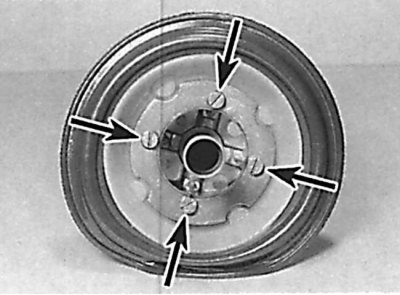

A dugattyúmembrán rögzítőcsavarjainak helye

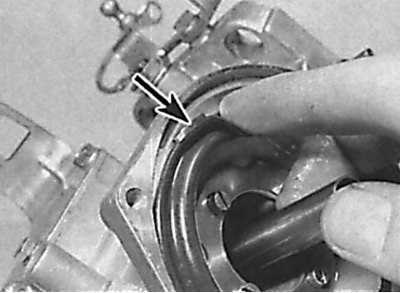

A membrán külső szélén lévő kiemelkedések igazítása a karburátortesten lévő bevágáshoz
1. Csavarja ki a csavarokat, és vegye le a karburátor lengéscsillapító fedelét a dugattyú rezgéscsillapítójával együtt (lásd az ábrát. A karburátor lengéscsillapító burkolatának eltávolítása a dugattyú rezgéscsillapítójával együtt). Távolítsa el a tömítő tömítést a fedélről.
2. Csavarja ki a csavarokat és távolítsa el a lengéscsillapítót a dugattyúházból. Kérjük, vegye figyelembe, hogy ezen csavarok egyike rögzíti a késleltető szelepet (lásd az ábrát. A lengéscsillapító eltávolítása a karburátor testéről, A késleltető szelepet is rögzítő csavar helye).
3. Távolítsa el a dugattyú visszatérő rugót, majd távolítsa el a dugattyút, a membránt és a fúvóka tűt egyetlen egységként a karburátortestből (lásd az ábrát. A dugattyú visszatérő rugójának eltávolítása, A dugattyú, a membrán és a sugártű egyetlen egységként történő eltávolítása).
4. Ellenőrizze a dugattyúmembrán állapotát. Ha a membrán repedések vagy átmenő lyukak formájában hibás, a karburátor működése károsodni fog. Cserélje ki a membránt a dugattyúnál fogva, csavarja ki a membrán rögzítőcsavarjait, vegye le az alátétet és a membránt a dugattyúról (lásd az ábrát. A dugattyúmembrán rögzítőcsavarjainak helye).
5. Szerelje fel az új membránt a dugattyúra úgy, hogy a membrán hátulján lévő kiemelkedés egy vonalba essen a dugattyú felületén lévő bevágással.
6. Helyezze az alátétet a membránra, és rögzítse csavarokkal.
7. Szerelje be a dugattyút, a membránt és a sugártűt a karburátortestbe úgy, hogy a membrán külső szélén lévő kiemelkedés egy vonalba essen a karburátortesten lévő bevágással (lásd az ábrát. A membrán külső szélén lévő kiemelkedések igazítása a karburátortesten lévő bevágáshoz). Ellenőrizze, hogy a dugattyú alján lévő levegőnyílás a motor oldalán van-e.
8. Szerelje be a dugattyú visszatérő rugót, majd a lengéscsillapítót és rögzítse csavarokkal, figyelembe véve, hogy az egyik csavar rögzíti a késleltető szelepet.
Figyelem! A membrán beszerelés közbeni elmozdulásának elkerülése érdekében ne forgassa a lengéscsillapítót. Szerelje fel a lengéscsillapító fedelét dugattyús rezgéscsillapítóval egy új tömítéssel és rögzítse csavarokkal.
9. Csavarja le a töltődugót a lengéscsillapítóról, és töltse be a szükséges olajat a lengéscsillapítóba úgy, hogy az olajszint a betöltődugó furatának alja alatt legyen. Csavarja be a töltődugót a helyére.
Jet tű

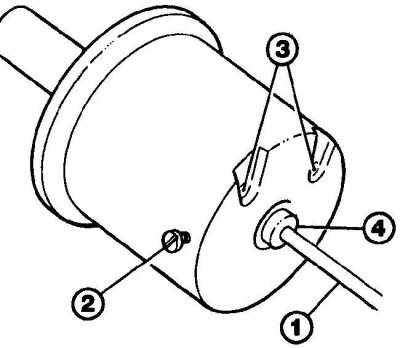

Dugattyú, membrán és sugártű szerelvény
1 – sugártű; 2 – csavarok a sugártű rögzítéséhez; 3 – légcsatorna; 4 – műanyag hüvely
1. Távolítsa el a blokkot a dugattyúval, a membránnal és a sugártűvel a karburátorból.
2. A dugattyú oldalán lazítsa meg a csavart, és távolítsa el a fúvóka tűt (lásd a képet).
3. Ellenőrizze a sugártű állapotát. Ha szennyeződés van rajta, mossa le a tűt megfelelő oldószerben. Ennek során ne sértse meg a tűt. Ha a tű elhasználódott, cserélje ki.
4. Helyezze be a tűt a dugattyúba úgy, hogy a műanyag hüvely egy vonalban legyen a dugattyú testével, és rögzítse a tűt egy csavarral.
5. Szerelje be a dugattyúblokkot a sugártűvel a karburátor testébe.
Késleltető szelep
1. Ellenőrizze a késleltető szelep működését hideg motoron. A motor beindítása nélkül kapcsolja be a gyújtást. Válassza le a hosszabb vákuumtömlőt a karburátor testéről, és hozzon létre vákuumot benne. Az első 5-15 másodpercben a levegőnek át kell haladnia a szelepen, majd a szelepnek be kell zárnia. Ha a levegő folyamatosan vagy egyáltalán nem halad át a szelepen, akkor a szelep hibás és ki kell cserélni.
2. Távolítsa el a rövidre hajlított vákuumtömlőt a szelep aljáról. Válassza le az elektromos csatlakozót a szelepről.
3. Csavarja ki a csavart, és távolítsa el a késleltető szelepet a karburátorból.
4. A beszerelés az eltávolítással fordított sorrendben történik.
Lengéscsillapító membrán
1. Jelölje meg és válassza le az elektromos csatlakozókat és a vákuumtömlőket a fojtószelepházról.
2. Csavarja ki a csavarokat, és távolítsa el a bimetál rugóházat a csappantyúházból. Ne válassza le a hűtőfolyadék-ellátó tömlőket. Távolítsa el a tömítést.
3. Távolítsa el a hajtórudat a gázkar gömb alakú foglalatából.
4. Csavarja ki a három csavart, és vegye le a szívatóházat a karburátortestről. Távolítsa el a tömítést.
5. Távolítsa el a rögzítőgyűrűt, és távolítsa el a gázkart a tömítéssel együtt.
6. Csavarja ki a csavarokat, és távolítsa el a fojtószelep-szabályozó membránfedelét és a tömítést.
7. Távolítsa el a rögzítőgyűrűt, és mozgassa előre a gyors alapjárati bütykös hajtókart, hogy le tudja választani a membránrudat.
8. Távolítsa el a membránt és a rudat a csappantyúházból.
9. Ellenőrizze a membrán állapotát, és ha repedések vagy átmenő lyukak formájában hibák vannak, cserélje ki.
10. Szerelje be a membránt és a rudat a csappantyúházba, majd szerelje be a rugót és a fedelet egy új tömítéssel, és rögzítse csavarokkal.
11. Csatlakoztassa a lengéscsillapító meghajtó kart a lengéscsillapító membrán rúdjához, és rögzítse egy zárógyűrűvel.
12. Állítsa be a gázkar helyzetét úgy, hogy a membránrudat ütközésig felfelé mozgatja, és a hajtókart balra úgy, hogy a membránrúddal szemben legyen (azaz a gyorsított alapjárati fordulatszám helyzetébe). Ebben az esetben a gázkart a második lépcső közepére kell felszerelni felülről a gyorsított alapjárati fordulatszám bütykére. Ellenkező esetben a meghajtókar felszereléséhez hajlítsa meg a karját.
13. Mozgassa a hajtókart balra, amíg meg nem áll a motor indítási helyzetében. Ebben az esetben a lengéscsillapító kart a gyors alapjárati bütyök felső lépcsőjére kell felszerelni. Ellenkező esetben a meghajtókar felszereléséhez hajlítsa meg a kar kart.
14. Mozgassa a hajtókart jobbra, amíg meg nem áll normál üresjárati helyzetben. Ebben az esetben a lengéscsillapító kar nem támaszkodhat a gyors alapjárati bütyök lépcsőire.
15. A lengéscsillapító kar beállítása után távolítsa el a kart, szerelje be a védőtömítést, majd helyezze vissza a kart és rögzítse a zárógyűrűvel.
16. Szerelje fel a szivatóházat egy új tömítéssel a karburátorra, és rögzítse csavarokkal.
17. Szerelje fel a bimetál rugóházat egy új tömítéssel a lengéscsillapító testre úgy, hogy a rugó kiemelkedése egy vonalban legyen a lengéscsillapító hajtókarjával. Igazítsa egy vonalba a lengéscsillapítón és a bimetálrugóházon lévő jeleket, és rögzítse csavarokkal a bimetálrugóházat.
18. Rögzítse a rudat a fojtószelep gömb alakú ülésébe.
19. Az elektromos csatlakozókat és a vákuumtömlőket a korábban elkészített jelöléseknek megfelelően csatlakoztassa a csappantyúházhoz.
