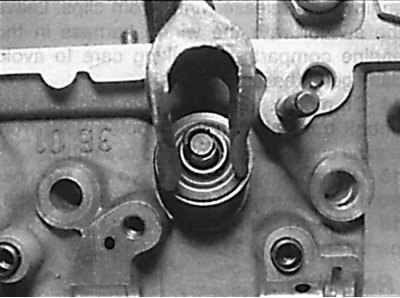

Сціск затамкавай спружыны адмысловай прынадай

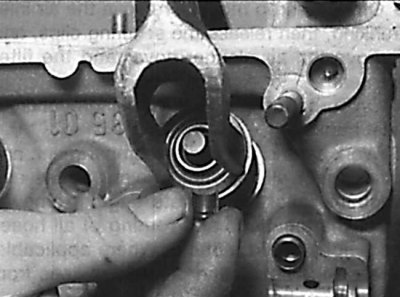

Зняцце сухароў з тарца клапана

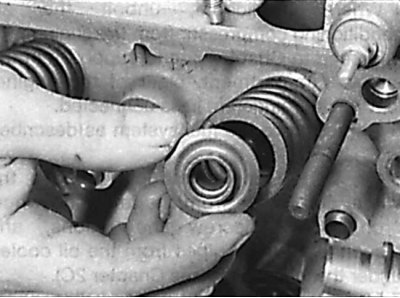

Зняцце верхняй талеркі спружыны

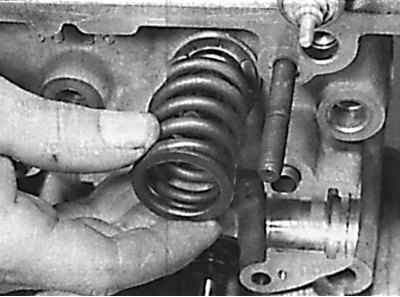

Зняцце затамкавай спружыны
Зняцце маслоотражательного каўпачка

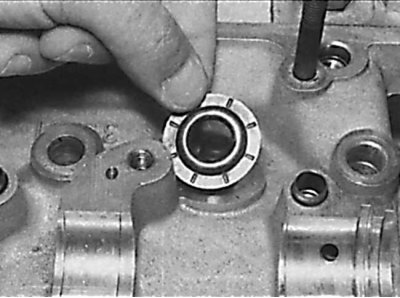

Зняцце ніжняга гнязда спружыны

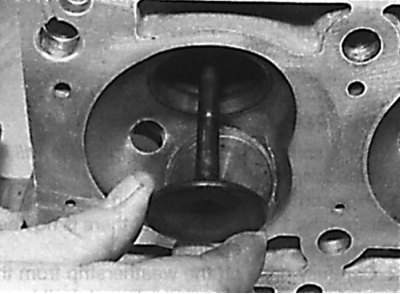

Выманне клапана праз камеру згарання

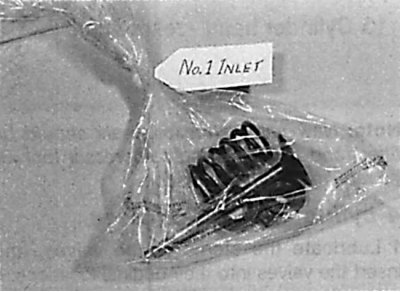

Захоўванне элементаў аднаго клапана ў поліэтыленавым пакеце
1. Зніміце галоўку блока цыліндраў.
2. Зніміце впускной і выпускны калектары.
3. Зніміце механізм прывада клапанаў, гідраўлічныя штурхачы і размеркавальны вал.
4. Выкруціце свечкі запальвання.
5. Адкруціце кажух тэрмастата ад галоўкі блока цыліндраў.
6. Выкарыстоўваючы прыстасаванне для сціску спружыны клапана, сцісніце кожную спружыну і зніміце сухары з тарца клапана Зніміце прынаду для сціску спружыны і выміце талерку спружыны і спружыну (гл. мал. Сціск клапаннай спружыны спецыяльным прыстасаваннем, Зняцце сухароў з тарца клапана, Зняцце верхняй талеркі спружыны, Зняцце клапаннай спружыны).
7. Выконваючы асцярожнасць, абцугамі зніміце са штока клапана маслоотража тельный каўпачок (гл. мал. Зняцце маслоотражательного каўпачка).
8. Калі спружына клапана сціснутая і кубак спружыны не здымаецца з сухароў, неабходна стукнуць малатком праз драўляны брусок па кубку спружыны, што прывядзе да вызвалення сухароў.
9. Выміце клапан праз камеру згарання. Кожны клапан захоўваеце ў асобным поліэтыленавым пакеце разам з талеркай спружыны, спружынай, гняздом спружыны і сухарамі для далейшай усталёўкі іх на свае месцы (гл. мал. Выманне клапана праз камеру згарання, Захоўванне элементаў аднаго клапана ў поліэтыленавым пакеце).
6-цыліндравыя бензінавыя рухавікі SOHC
1. Зніміце галоўку блока цыліндраў.
2. Зніміце впускной і выпускны калектары.
3. Зніміце механізм прывада клапанаў, гідраўлічныя штурхачы і размеркавальны вал.
4. Выкруціце свечкі запальвання.
5. Адкруціце кажух тэрмастата ад галоўкі блока цыліндраў.
6. Выкарыстоўваючы прынаду для сціску спружыны клапана, сцісніце кожную спружыну і зніміце сухары з тарца клапана. Зніміце прынаду для сціску спружыны і выміце талерку спружыны і спружыну.
7. Выконваючы асцярожнасць, абцугамі зніміце са штока клапана маслоотражательный каўпачок.
8. Калі спружына клапана сціснутая і кубак спружыны не здымаецца з сухароў, неабходна стукнуць малатком праз драўляны брусок па кубку спружыны, што прывядзе да вызвалення сухароў.
9. Выміце клапан праз камеру згарання. Кожны клапан захоўваеце ў асобным поліэтыленавым пакеце разам з талеркай спружыны, спружынай, гняздом спружыны і сухарамі для далейшай усталёўкі іх на свае месцы.
6-цыліндравыя бензінавыя рухавікі DOHC
1. Зніміце галоўку блока цыліндраў.
2. Зніміце впускной і выпускны калектары.
3. Зніміце механізм прывада клапанаў, гідраўлічныя штурхачы і размеркавальны вал.
4. Выкруціце свечкі запальвання.
5. Адкруціце кажух тэрмастата ад галоўкі блока цыліндраў.
6. Выкарыстоўваючы прынаду для сціску спружыны клапана, сцісніце кожную спружыну і зніміце сухары з тарца клапана. Зніміце прынаду для сціску спружыны і выміце талерку спружыны і спружыну. На ранніх мадэлях на кожны клапан усталёўваліся па дзве спружыны.
7. Выконваючы асцярожнасць, абцугамі зніміце са штока клапана маслоотражательный каўпачок.
8. Калі спружына клапана сціснутая і кубак спружыны не здымаецца з сухароў, неабходна стукнуць малатком праз драўляны брусок па кубку спружыны, што прывядзе да вызвалення сухароў.
9. Выміце клапан праз камеру згарання. Кожны клапан захоўваеце ў асобным поліэтыленавым пакеце разам з талеркай спружыны, спружынай, гняздом спружыны і сухарамі для далейшай усталёўкі іх на свае месцы.
Дызельныя рухавікі
1. Зніміце галоўку блока цыліндраў.
2. Зніміце впускной і выпускны калектары.
3. Зніміце механізм прывада клапанаў, гідраўлічныя штурхачы і размеркавальны вал.
Матэрыял запазычаны з анлайн-рэсурсу: MERCEDESMAN
4. Пры неабходнасці выкруціце свечкі напальвання.
5. Адкруціце кажух тэрмастата ад галоўкі блока цыліндраў.
6. Выкарыстоўваючы прынаду для сціску спружыны клапана, сцісніце кожную спружыну і зніміце сухары з тарца клапана. Зніміце прынаду для сціску спружыны і выміце талерку спружыны і спружыну.
7. Выконваючы асцярожнасць, абцугамі зніміце са штока клапана маслоотража ны каўпачок.
8. Калі спружына клапана сціснутая і кубак спружыны не здымаецца з сухароў, неабходна стукнуць малатком праз драўляны брусок па кубку спружыны, што прывядзе да вызвалення сухароў.
9. Выміце клапан праз камеру згарання. Кожны клапан захоўваеце ў асобным поліэтыленавым пакеце разам з талеркай спружыны, спружынай, гняздом спружыны і сухарамі для далейшай усталёўкі іх на свае месцы.
