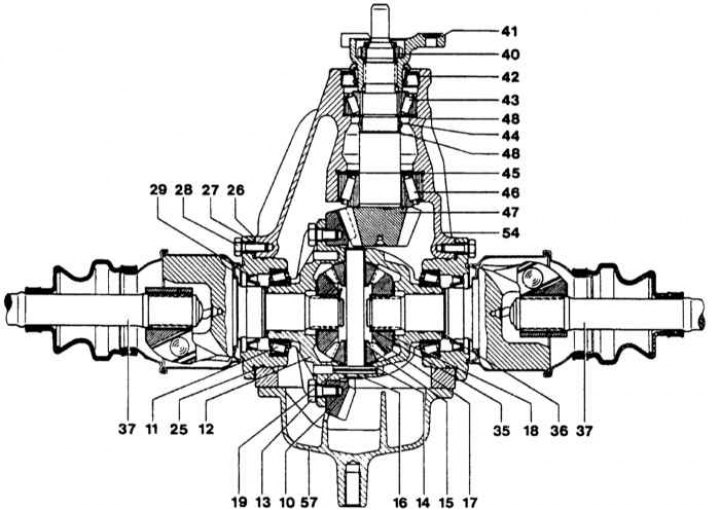

Секция на задния мост с лагерни капачки и задвижващи валове на задните колела (секция 1)
10 - зъбно колело; 11 - конусен ролков лагер; 12 - диференциална кутия; 13 - шестостенен болт; 14 - сферична шайба; 15 - диференциален сателит; 16 - диференциална сателитна ос; 17 - полуаксиална предавка; 18 - упорна шайба; 19 - затягаща втулка; 25 - уплътнителен пръстен; 26 - компенсираща шайба; 27 - капак на лагера; 28 - шестостенен болт; 29 - радиален уплътнителен пръстен; 35 - задържащ пръстен; 36 - компенсираща шайба; 37 - задвижващ вал на задните колела; 40 - контрагайка; 41 - фланец; 42 - радиален уплътнителен пръстен; 43 - малък конусен ролков лагер; 44 - дистанционна втулка; 45 - компенсираща шайба; 46 - голям конусен ролков лагер; 47 - задвижващо зъбно колело; 54 - корпус на задния мост; 57 - капак на корпуса на задния мост

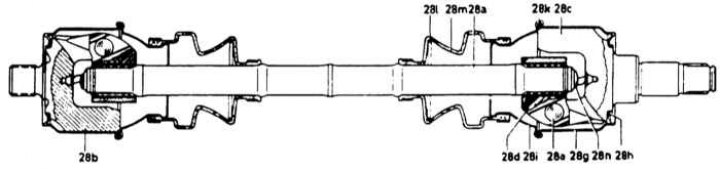

Секция на задвижващия вал на задните колела (секция 1)
28а - задвижващ вал на колелото; 28b - корпус на външната панта; 28с - вътрешен шарнирен корпус; 28d - ставна главина; 28e - топка; 28g - предпазен ръкав; 28h - О-пръстен; 28i - заключващ съединител; 28k - О-пръстен; 28l - затягащ пръстен; 28м - гумено покритие; 28n - буфер на тягата
