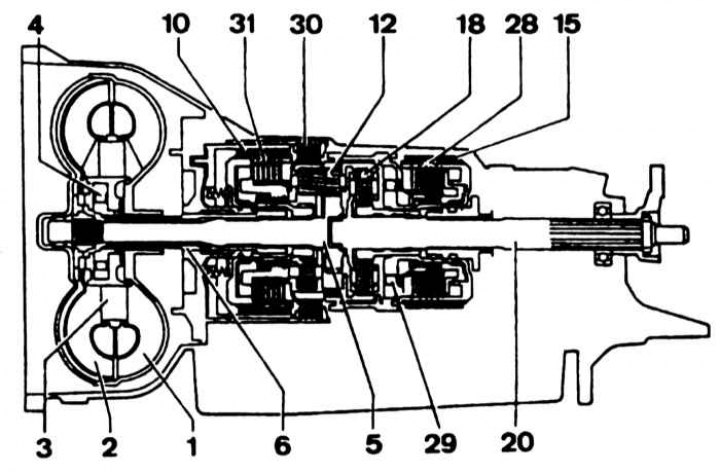

Кинематична схема на автоматична скоростна кутия
1 - колело на помпата на преобразувателя на въртящия момент; 2 - турбинно колело на преобразувателя на въртящия момент; 3 - статор на преобразувателя на въртящия момент; 4 - свободен ход на преобразувателя на въртящия момент; 5 - входен вал; 6 - вал на статора; 10 - лентова спирачка B1; 12 - планетарна предавка; 15 - лентова спирачка B2; 18 - задна планетарна предавка; 20 - изходящ вал; 28 - съединител K2; 29 - съединител за свободен ход F1; 30 - многодискова спирачка VZ; 31 - съединител K1

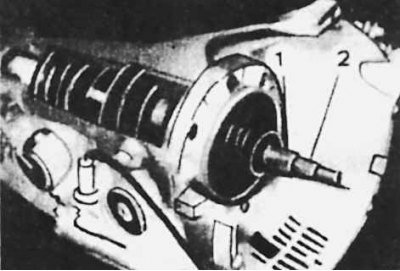

Входен вал на трансмисията
1 - преден вал на помпата
2 — вал на трансформаторна турбина
За да демонтирате и монтирате трансформатора, е необходимо да демонтирате скоростната кутия и да източите маслото от нея.
Премахване
1. Поставете скоростната кутия във вертикално положение на стойката и отстранете пръта за избор на скоростите.
2. Поставете ключа през вентилационния отвор на трансформатора на корпуса на трансмисията и отстранете пластмасовия заключващ щифт на трансформатора, като го завъртите на 1/4 оборот наляво.
3. Инсталирайте дръжки 126 589 01 62 00 на трансформатора и го отстранете.
Проверка на техническото състояние
1. Ако маслото на скоростната кутия е изгоряло или съдържа частици от маншета, промийте трансформатора и тръбопроводите на маслено-водния радиатор и топлообменника.
2. Ако се открият метални стърготини в масления картер на скоростната кутия, сменете трансформатора, тъй като измиването не може напълно да елиминира стърготини, което може да доведе до повреда на скоростната кутия.
Монтиране
1. Смажете задвижващия фланец.
2. Внимателно поставете трансформатора в картера, като го завъртате последователно наляво и надясно, за да осигурите правилното зацепване на венецовете.
3. Отстранете дръжките 126 589 01 62 00.
4. Инсталирайте заключващия щифт на трансформатора и го завъртете на 1/4 оборот надясно, за да заключите трансформатора.
5. Монтирането на трансформатора вече е завършено и преди да монтирате скоростната кутия на автомобила, тя трябва да бъде поставена в правилната позиция.
6. За да направите това, завъртете трансформатора така, че една от плочите с резбови отвори на свързващата му повърхност да е отдолу.
7. Нанесете тънък слой смазка върху центриращата шийка на преобразувателя и прикрепете пръта за избор на скорости, преди да свържете скоростната кутия към двигателя.
