Внимание! Ако частите за управление на клапана трябва да се използват отново, те трябва да бъдат монтирани на същите места. За да не объркате частите, препоръчваме да направите панел за съхранението им. Разпределителните валове се отстраняват нагоре с монтирана цилиндрова глава.
Премахване
1. Изключете заземяващия (–) проводник на батерията.
Внимание! Това изтрива кода против кражба на радиото.
2. Разхлабете оребрения клиновиден ремък.
Пълната статия е достъпна в ресурса MercedesMAN.ru
3. Свалете капака на главата на цилиндъра.
4. Свалете предния корпус.
5. Настройте цилиндър 1 на TDC.
6. Маркирайте позицията на управляващата верига спрямо всяко от двете зъбни колела на разпределителния вал. За да направите това, нанесете боя върху веригата и зъбното колело.
7. Развийте и свалете зъбното колело на всмукателния разпределителен вал.
8. Отстранете управляващата верига от зъбното колело на всмукателния разпределителен вал.

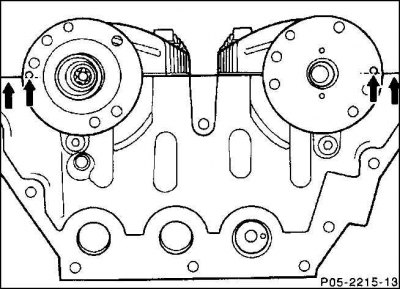

9. Проверете дали разпределителните валове са в основно положение. Отворите за регулиране с диаметър 4 мм в основното положение на разпределителните валове са разположени съответно извън горния ръб на главата на цилиндъра (стрелки). Регулаторът на разпределителния вал е настроен в посока "spat" (късно).
Внимание! Демонтирайте и монтирайте разпределителни валове само в основното положение. Те са много чувствителни към счупване и затова трябва да се монтират възможно най-без напрежение.

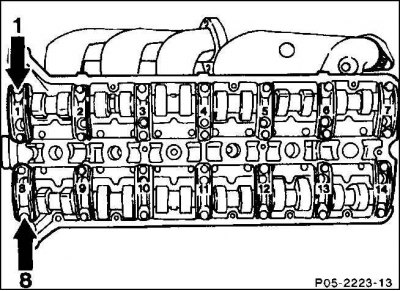

10. Развийте лагерните капачки на разпределителни валове 1 и 8. Свалете лагерните капачки.
Внимание! Първо разхлабете болтовете на капачката на лагера на кръст с 1/2 оборот, след това разхлабете всички болтове с един оборот и след това развийте.
11. За да разглобите всмукателния разпределителен вал, първо отстранете лагерните капачки 9, 12 и 14.
12. След това отстранете лагерните капачки 10, 12 и 13. В същото време разхлабете болтовете последователно и бавно, докато съпротивлението се премахне.
13. За да разглобите изпускателния разпределителен вал, първо отстранете лагерните капачки 4, 5 и 7.
14. Накрая отстранете лагерните капачки 2, 3 и 6. Разхлабете болтовете бавно и последователно, докато съпротивлението се премахне.
15. Свалете разпределителните валове.
Монтиране
1. Почистете старателно всички монтажни части с миещ бензин и почистете уплътнителните повърхности.
2. Проверете буталните кранове.
3. Смажете разпределителните валове и лагерните зони с двигателно масло.
Внимание! Когато сменяте разпределителни валове, уверете се, че са идентифицирани правилно. Идентификационният номер на разпределителния вал се намира на местата на лагерите 3 и 10 зад капачката на лагера. Буквите след идентификатора представляват само обозначението на технологичната операция.
4. Монтирайте всмукателния разпределителен вал така, че острите краища на гърбиците в средата на третия цилиндър да сочат надолу.
5. Първо монтирайте лагерните капачки 10, 11 и 13. В същото време затегнете болтовете на кръст последователно, съответно с един оборот.
6. След това монтирайте лагерни капачки 9, 12 и 14.
7. Поставете управляващата верига върху зъбното колело на всмукателния разпределителен вал.
8. Поставете зъбното колело на всмукателния разпределителен вал в управляващата верига и го закрепете с нов болт с рамо с въртящ момент от 20 Nm, след което затегнете болта на 90° с отворен ключ.
9. Проверете подравняването на маркировките, нанесени по време на демонтажа върху зъбните колела на разпределителния вал и управляващата верига.
10. Монтирайте капака на главата на цилиндъра.
11. Настройте часа на часовника.
12. Задайте кода против кражба на радиото.
