Оттегляне
внимание! Ако частите за управление на клапана трябва да се използват отново, те трябва да бъдат монтирани отново. За да не объркате частите, направете панел за съхранението им.
1. Свалете главата на цилиндъра и я поставете върху две дървени стойки.
2. Отстранете разпределителните валове.
3. Отстранете тласкача на тарелката.

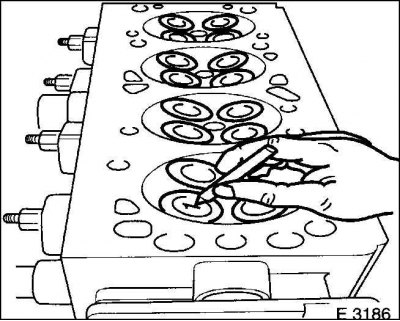

4. Маркирайте вентилите преди разглобяването, така че да могат да бъдат монтирани отново в първоначалните си позиции по време на повторното сглобяване. За да направите това, номерирайте пластините на клапаните с флумастер.
5. Отстранете клапаните, като използвате съществуващия пружинен обтегач. В същото време опънете пружините и отстранете шплинтите на стеблото на клапана. След това освободете пружината и отстранете горната тарелка и пружината на клапана.
6. Свалете семерингите.
7. Отстранете клапана от главата на цилиндъра към горивната камера.
8. Почистете клапана. Сменете клапани с изгоряла тарелка, ниска височина на тапата, износен и надраскан стебло.
9. В сервиз стеблото на клапана може да се провери за допустимо биене, което не трябва да бъде повече от 0,03 mm.
Внимание! Изпускателните клапани са пълни с натрий. Не трябва да се запояват или използват като работни инструменти (като ежектор): опасност от експлозия!
Инсталация
1. Преди да сглобите клапаните, проверете техните водачи, ако е необходимо, модифицирайте леглата на клапаните.
внимание! Ако се монтира нов клапан, преработете леглото на клапана за всеки случай.
2. Отстранете неравностите от стеблото на клапана върху свързващата повърхност на частите на стеблото на клапана.
3. Намажете леко стеблото на клапана и водача на клапана с двигателно масло и поставете клапана.
4. Монтирайте масленото уплътнение.
5. Монтирайте пружината на клапана.
6. След това инсталирайте следващия клапан. Не смесвайте всмукателни и изпускателни клапани.
7. Инсталирайте тласкача на тарелката.
8. Монтирайте разпределителните валове.
9. Монтирайте главата на цилиндъра.
