Змест: Зняцце ↡ Ўстаноўка ↡
Папярэджанне! Бензін надзвычай агні - і выбуханебяспечны, таму неабходна выяўляць асцярожнасць пры працы на любой частцы паліўнай сістэмы.
Папярэджанне! Ёмістасць, у якой знаходзілася паліва, утрымлівае пары паліва і патэнцыйна выбухованебяспечная.
Увага! Працы на паліўнай сістэме неабходна вырабляць у добра якое ветрыцца памяшканні, для чаго можна адкрыць усе вокны і дзверы для стварэння скразняку.
Увага! Пры працы на паліўнай сістэме не карыстайцеся адчыненым агнём, электразваркай і прыладамі, пры працы з якімі могуць утварыцца іскры. Праверце, што ў непасрэднай блізкасці ад працоўнага месца знаходзіцца зараджаны вогнетушыцель.
Увага! Для абароны вачэй ад траплення ў іх палівы карыстайцеся ачкамі. Пры трапленні паліва на скуру прамыйце гэтае месца багатай колькасцю вады.
Увага! Пры працы з паліўнай сістэмай выконвайце чысціню, бо бруд, якая патрапіла ў каналы паліўнай сістэмы, можа іх заблакаваць, што парушыць нармальную працу рухавіка.
Зняцце
Паліўны фільтр усталяваны ў які падае паліваправодзе і доступ да яго магчымы з-пад ніжняй часткі аўтамабіля.

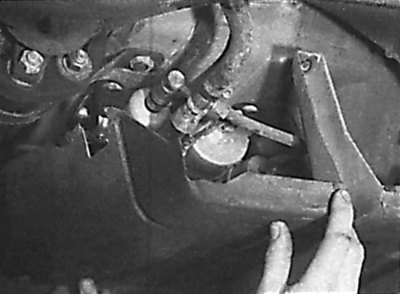

Адшрубоўванне шруб мацавання ахоўнага кажуха паліўнага фільтра

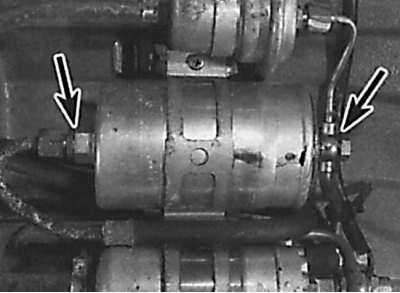

Размяшчэнне злучальных нітаў мацавання топливопроводов да паліўнага фільтра

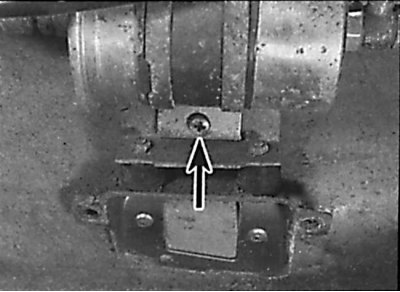

Размяшчэнне шрубы мацавання рамяня, які ўтрымлівае паліўную помпу
1. Зніміце ціск у паліўнай сістэме.
2. Зніміце провад масы з акумулятара.
3. Падніміце заднюю частку аўтамабіля і зафіксуйце на падстаўках.
4. Адкруціце шрубы і зніміце ахоўны кажух паліўнай помпы, паліўнага фільтра і акумулятара ціску (гл. мал. Адшрубоўванне шруб мацавання ахоўнага кажуха паліўнага фільтра).
5. Выкарыстоўваючы заціскі, перацісніце паліўныя шлангі з двух бакоў паліўнай помпы.
6. Адкруціце злучальныя балты, якія мацуюць паліўныя шлангі да паліўнай помпы і зніміце шлангі з паліўнай помпы (гл. мал. Размяшчэнне злучальных нітаў мацавання топливопроводов да паліўнага фільтра). Калі падлучэнне паліўных шлангаў да паліўнага фільтра выраблена байанетнымі заціскамі, зніміце заціскі з паліўнага фільтра і зніміце ўшчыльняльныя пракладкі.
7. Адкруціце шрубу, выміце крапежны элемент і зніміце паліўны фільтр з кранштэйна (гл. мал. Размяшчэнне шрубы мацавання рамяня, які ўтрымлівае паліўную помпу). На пазнейшых мадэлях кранштэйны мацуецца двума шрубамі, якія таксама мацуюць паліўную помпу.
Ўстаноўка
1. Устаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю з улікам наступных момантаў.
2. Стрэлка на корпусе паліўнага фільтра паказвае кірунак струменя паліва і павінна быць накіравана да рухавіка.
3. Праверце, што клямары мацавання паліўнага фільтра правільна змесцаваны на антыкаразійнай пластыкавай ізалявальнай трубцы на корпусе фільтра.
4. Пры выкарыстанні байанетных злучэнняў неабходна ўсталяваць новыя ўшчыльняльныя пракладкі.
5. Запусціце рухавік і праверце, што адсутнічаюць уцечкі паліва з злучэнняў паліўнага фільтра.
