Змест: Зняцце ↡ Ўстаноўка ↡
Папярэджанне! Бензін надзвычай агні - і выбуханебяспечны, таму неабходна выяўляць асцярожнасць пры працы на любой частцы паліўнай сістэмы.
Папярэджанне! Ёмістасць, у якой знаходзілася паліва, утрымлівае пары паліва і патэнцыйна выбухованебяспечная.
Увага! Працы на паліўнай сістэме неабходна вырабляць у добра якое ветрыцца памяшканні, для чаго можна адкрыць усе вокны і дзверы для стварэння скразняку.
Увага! Пры працы на паліўнай сістэме не карыстайцеся адчыненым агнём, электразваркай і прыладамі, пры працы з якімі могуць утварыцца іскры. Праверце, што ў непасрэднай блізкасці ад працоўнага месца знаходзіцца зараджаны вогнетушыцель.
Увага! Для абароны вачэй ад траплення ў іх палівы карыстайцеся ачкамі. Пры трапленні паліва на скуру прамыйце гэтае месца багатай колькасцю вады.
Увага! Пры працы з паліўнай сістэмай выконвайце чысціню, бо бруд, якая патрапіла ў каналы паліўнай сістэмы, можа іх заблакаваць, што парушыць нармальную працу рухавіка.
Зняцце
1. Праз топливозаливную гарлавіну адпампуйце паліва з паліўнага бака.
2. Падніміце заднюю частку аўтамабіля і зафіксуйце на падстаўках.
Папярэджанне! Непажадана здымаць паліўны бак на аўтамабілі, усталяваным над назіральнай ямай, бо ў назіральнай яме запасяцца пары паліва, што можа нанесці шкоду здароўю.
3. Зніміце ціск у паліўнай сістэме.
4. Зніміце провад масы з акумулятара.
5. Працуючы пад аўтамабілем, адлучыце ад паліўнага бака які падае і зваротны паліўныя шлангі і шланг вентыляцыі. Для таго каб не пераблытаць шлангі пры ўсталёўцы, прамаркіруйце іх. Зачыніце канцы паліваправодаў і адтуліны ў паліўным баку коркамі.
Мадэлі седан і купэ

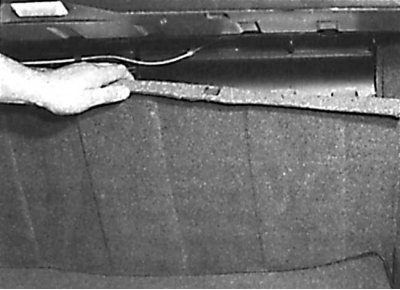

Зняцце пракладачнай панэлі паліўнага бака
Размяшчэнне гаек мацавання левага боку паліўнага бака

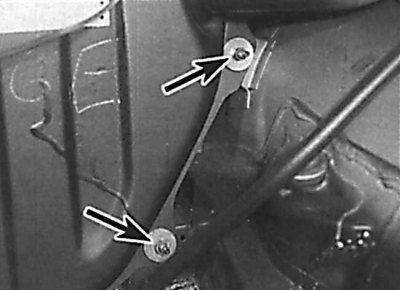

Размяшчэнне гаек мацавання правага боку паліўнага бака

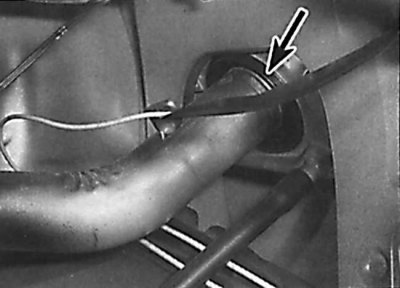

Мацаванне паліўнай гарлавіны да панэлі кузава
1. Зніміце вялікае гумовае ўшчыльненне, якое зачыняе патрубкі паліўнага бака.
2. У багажным аддзяленні выміце пістоны і перамесціце ў бок дывановае пакрыццё. Вызваліце фіксатары і мацаванні і зніміце пракладачную панэль паліўнага бака (гл. мал. Зняцце пракладачнай панэлі паліўнага бака).
3. Адлучыце электрычны раздым ад датчыка ўзроўня паліва і выміце правады з клямараў мацавання.
4. Адкруціце гайкі мацавання паліўнага бака, падніміце бак і адлучыце шланг зліву паліва. Адлучыце топливозалвную гарлавіну ад панэлі кузава і зніміце ўшчыльняльнае кольца і ўтулкі (гл. мал. Размяшчэнне гаек мацавання левага боку паліўнага бака, Размяшчэнне гаек мацавання правага боку паліўнага бака, Мацаванне паліўнай гарлавіны да панэлі кузава).
5. Падніміце паліўны бак уверх, затым перамесціце яго назад і выміце з багажнага аддзялення. Зніміце ўшчыльняльныя палосы.
Мадэлі універсал
Паліўны бак мадэляў Універсал
A - пракладка; B - топливозаливная гарлавіна; C – пырскавік; D - паліўны бак; E - сеткаваты фільтр; F - апорная бэлька; G - впускной клапан; H - зваротны паліваправод; I - які падае паліваправод
1. Выміце заднюю частку выхлапной сістэмы з гумовых мацаванняў і падтрымаеце яе дошкамі для таго, каб не дэфармаваць злучэнні выхлапной сістэмы.
2. Адлучыце электрычны раз'ём ад датчыка ўзроўню паліва.
3. Выкарыстоўваючы дамкрат, праз драўляны брусок падтрымайце паліўны бак знізу.
4. Адкруціце гайкі і зніміце апорную бэльку з задняй часткі паліўнага бака. Адкруціце гайкі, якія мацуюць кранштэйны на пярэднім баку паліўнага бака, і зніміце шайбы і ўтулкі (гл. мал. Паліўны бак мадэляў Універсал).
5. Павольна апусціце дамкрат з паліўным бакам і адлучыце ад бака шланг вентыляцыі заліўной гарлавіны. Адлучыце топливозаливную гарлавіну ад панэлі кузава і зніміце ўшчыльняльнае кольца і ўтулкі.
6. Выміце паліўны бак з-пад аўтамабіля і зніміце ўшчыльняльныя палосы.
Усе мадэлі
1. Візуальна праверце стан паліўнага бака звонку. Адкруціце і выміце з паліўнага бака сеткаваты фільтр. Выкарыстоўваючы чыстае паліва, змыйце налёт з унутраных сценак паліўнага бака. Усталюйце сеткаваты фільтр з новым ушчыльняльным кольцам.
2. Калі ў паліўным баку маецца асадак ці вада, зніміце датчык узроўня паліва і прамыйце паліўны бак вялікай колькасцю чыстага паліва. Пры наяўнасці на паліўным баку механічных пашкоджанняў адновіце паліўны бак у спецыялізаванай майстэрні або заменіце яго.
Папярэджанне! Не аднаўляйце паліўны бак самастойна з ужываннем зваркі ці паянні, бо ў баку знаходзяцца пары паліва, якія выбухованебяспечныя.
Ўстаноўка
1. Устаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю з улікам наступных момантаў.
2. Зацягніце ўсе балты і гайкі патрэбным момантам.
3. Для мацавання паліўнага бака на мадэлях Універсал выкарыстоўвайце толькі новыя самакантральныя гайкі.
4. Праверце правільнасць усталёўкі ўшчыльняльных палос.
5. Праверце правільнасць і надзейнасць падлучэння электрычнага раздыма датчыка ўзроўня паліва.
6. Вырабіце выпрабавальную паездку, затым праверце на адсутнасць уцечак паліва ўсе ўсталяваныя элементы.
