Спирачните накладки подлежат на контрол от органите за технически преглед. Освен това те са предназначени за използване в конкретен модел автомобил. Използвайте спирачни накладки, препоръчани от производителя. Тези спирачни накладки са съответно маркирани.
Внимание! Ако спирачните накладки трябва да се използват отново, те трябва да бъдат маркирани, когато са свалени. Пренареждането на спирачните накладки отвън навътре и обратно или от дясното колело към лявото не е разрешено. Не забравяйте да смените всички спирачни накладки на една ос едновременно, дори ако само една от тях е достигнала границата на износване.
Премахване
1. Маркирайте с боя позицията на задните колела спрямо главините. Това ще ви позволи да монтирате балансираните колела в първоначалното им положение по време на монтажа. Разхлабете болтовете на колелата, преди да повдигнете автомобила. Повдигнете задната част на колата, поставете я на стойки и свалете задните колела.
Внимание! Повдигането и поставянето на автомобила на стойки е опасно! Ето защо, преди да извършите операцията, прочетете раздел Вдигане с крик и теглене Въведение в ръководството.
Оригиналът може да бъде намерен на уебсайта [www.mercedesman.ru]

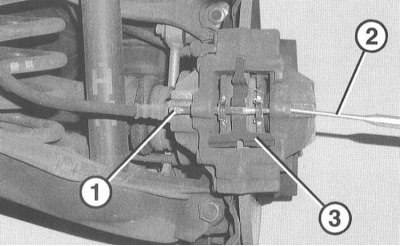

2. Избийте щифта (1) със съответния наклон (2) от външната към вътрешната страна на шублера.
Внимание! В същото време притискащата пружина (3) изскача.
3. Отстранете спирачните накладки обратно от апарата.
4. Ако ще се монтират отново използвани спирачни накладки, маркирайте ги ("вътрешни", "външни"). По този начин те могат да бъдат инсталирани на оригиналните им места.
Внимание! Когато шублерът е свален, не натискайте педала на спирачката, в противен случай буталото ще бъде изтласкано от корпуса. Ако буталото случайно е било избутано от корпуса, свалете шублера и го сглобете отново в сервиз.
Монтиране
Забележка. Преди да монтирате спирачните накладки, проверете спирачката, както е описано в раздел Премахване и монтиране на преден апарат.
1. Натиснете буталото с помощта на инструмент или чук. Когато буталото се натисне, спирачната течност се изтласква от спирачния цилиндър в резервоара.

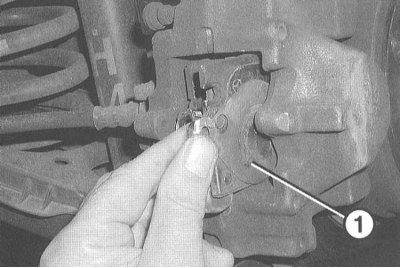

2. Поставете спирачните накладки в апарата. При това внимавайте за положението на демпферната щанга (1). Когато използвате вече използвани накладки, уверете се, че са монтирани на оригиналните си места.
Внимание! Не позволявайте грес или масло да влизат в контакт с триещите се повърхности на спирачния диск и накладките.
3. Поставете задържащите пружини зад спирачните накладки в шублера.
4. С помощта на асистент натиснете задържащата пружина към спирачните накладки и поставете щифта в отвора на шублера.
5. Забийте щифта в шублера, докато спре.
6. Поставете обратно задните колела, така че маркировките, направени по време на отстраняването, да съвпадат. Предварително смажете центриращия ремък на диска на колелото на главината с тънък слой грес за лагери. Не смазвайте болтовете на колелата. Сменете ръждясалите болтове. Затегнете болтовете. Спуснете колата върху колелата и затегнете болтовете на кръст до въртящ момент от 110 Nm.
Внимание! Натиснете силно педала на спирачката няколко пъти, докато усетите забележимо съпротивление. Така спирачните накладки са в съседство с диска и заемат работното си положение.
7. Проверете нивото на течността в резервоара, ако е необходимо, добавете течност до маркировката MAX.
8. Внимателно счупете новите спирачни накладки. За да направите това, спрете колата няколко пъти от скорост 80 км/ч до скорост 40 км/ч, като леко натискате педала на спирачката. Оставете спирачките да се охладят между задействанията. През първите 200 км шофиране не използвайте рязко спиране на автомобила, освен ако не е необходимо.
Извършете проверка на надеждността:
- Закрепени ли са спирачните маркучи?
- Закрепен ли е спирачният маркуч в държача?
- Обезвъздушителните фитинги затегнати ли са?
- Напълнихте ли достатъчно спирачна течност?
- При работещ двигател проверете за течове. За да направите това, натиснете педала на спирачката със сила 200-300 N (20-30 kg) за 10 s. Педалът не трябва да отслабва. Проверете всички връзки за течове.
