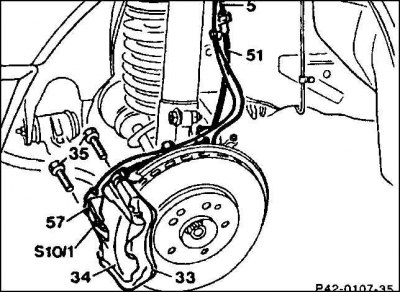

Шублер на предните колела |
Шублер на задните колела |
Премахване
1. Маркирайте позицията на колелата спрямо главината с боя. Благодарение на това балансираното колело може да се върне на мястото си след отстраняване, така че да не се нарушава балансирането. Разхлабете болтовете на колелата, без да повдигате колата, след това поставете колата на стойки и свалете колелата.

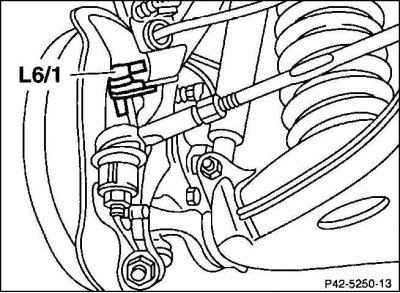

2. Изключете запалването. Развийте и свалете сензора за скорост на ABS (L6/1).

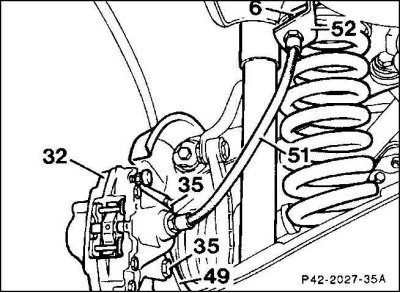

3. Развийте 2-те болта, закрепващи спирачния апарат на задното колело (35) към корпуса на лагера на колелото и го извадете навън.
4. Закачете шублера с помощта на домашно направена кука за тялото, така че спирачният маркуч и проводникът на сензора за износване на спирачната накладка да не се усукат или пренатегнат.
5. Ако шублерът трябва да се свали напълно, първо развийте спирачния маркуч (51) от хидравличния тръбопровод с помощта на 9x11 mm отворен двустранен гаечен ключ. След това развийте спирачния маркуч от шублера.
Внимание! Спирачната течност ще изтече. Незабавно затворете отворите с тапи, за да предотвратите изпразването на резервоара. След монтаж спирачната система трябва да бъде обезвъздушена. При автомобили със система за контрол на сцеплението ASR обезвъздушаването на спирачките изисква специално устройство, използвано в специализирани сервизи. Съберете изтичащата спирачна течност в специално проектиран контейнер. Следвайте инструкциите за работа със спирачната течност (вижте подточка 11.10.).
6. Изключете сензора за износване на накладката от конектора на шублера. Развийте конектора от шублера.
Монтиране
1. Когато сменяте, имайте предвид: спирачният механизъм на двете колела на една и съща ос трябва да има еднакви бутала от един и същи производител.
2. Предни спирачки: монтирайте апарата и го затегнете към главината с два нови самозаключващи се болта до въртящ момент от 115 Nm.
Внимание! Ако болтовете се движат трудно, почистете резбите от всички останали крепежни елементи с помощта на кран M 12x1,5.
3. Задни спирачки: монтирайте апарата и го закрепете с два нови самозаключващи се болта към главината с въртящ момент 50 Nm, при автомобили с ASR система - 70 Nm.
Внимание! Ако болтовете се движат трудно, почистете резбите от всички останали крепежни елементи с помощта на кран M 10.

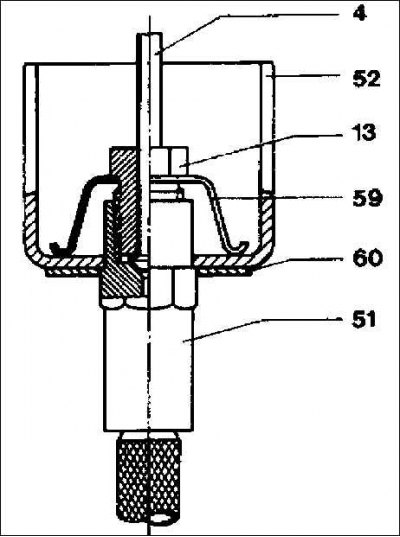

4. Ако спирачният маркуч е бил свален, завийте го с въртящ момент от 15 Nm към хидравличната линия. Маркучът не трябва да се усуква по време на монтажа. Заключваща плоча (60) с додекаедър е фиксирана към скобата (52). Поставете спирачния маркуч (51) в заключващата плоча, така че да се движи свободно, когато колелото е напълно завъртяно наляво и надясно, когато пружината на окачването е компресирана и разтегната. 4 – хидравличен тръбопровод, 13 – винт с капачка, 59 – скоба за спирачен маркуч.
5. Смажете отвора за ABS сензора за скорост с Molykote Longtherm 2. Проверете О-пръстена и го сменете, ако е необходимо. Монтирайте сензора за скорост, като го затегнете с нов шестостенен болт с вътрешен въртящ момент от 20 Nm,
6. Свържете проводника на сензора за износване на накладката към конектора на шублера.
7. Ако спирачната система се е отворила, обезвъздушете спирачките.
8. Поставете колелата така, че маркировките, нанесени преди да ги свалите, да съвпадат. Завийте колелата. Извадете колата от стойките и затегнете болтовете на колелата напречно до въртящ момент от 110 Nm.
Внимание! Натискайте енергично педала на спирачката многократно, докато почувствате силно съпротивление. Благодарение на това спирачните накладки се регулират.
9. Проверете нивото на спирачната течност в резервоара и, ако е необходимо, добавете до максималното ниво.
Внимание! Извършете проверки за сигурност:
- стегнати ли са спирачните маркучи?;
- спирачният маркуч в скобата ли е?;
- затегнати ли са обезвъздушителните винтове?;
- добре ли е нивото на спирачната течност?.
Внимание! При работещ двигател проверете за течове. За да направите това, натиснете педала на спирачката със сила от 200 до 300 N (20–30 kg) за приблизително 10 секунди. Педалът не трябва да се натиска. Проверете плътността на всички връзки.
10. И накрая, спрете малко на тиха улица.
