Модели произведени преди октомври 1984г
Премахване
1. Развийте и отстранете капачката на системния резервоар.
2. Отстранете гайката от дългата шпилка в центъра на резервоара, след което отстранете пружината от шпилката.
3. Извадете филтъра от резервоара.
4. С чиста спринцовка извадете течността от резервоара.
5. Развийте фитингите, след това отстранете тръбите за подаване на течност и дренаж от страната на помпата (виж фиг. 24.5). Бъдете готови, че може да се разлее малко течност. Запушете или покрийте отворените отвори, за да предотвратите навлизането на мръсотия.

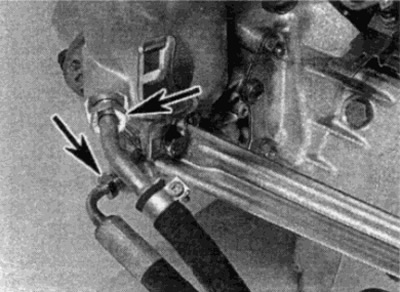

Фиг. 24.5. Развийте фитингите, след това отстранете захранващата (A) и връщащата (B) тръби от страната на помпата
6. Разхлабете регулиращия болт в задната част на скобата на помпата, така че помпата да може да се премести напред, освобождавайки напрежението на задвижващия ремък (виж фиг. 24.6).

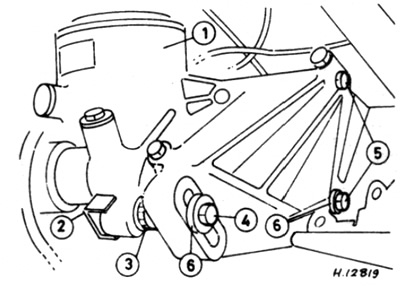

Фиг. 24.6. Монтажни части на помпата на сервоуправление (модели, произведени преди октомври 1983 г)
1 помпа
2 контрагайка
3 Регулатор на скоростите
4 Регулиращ контраболт
5 закрепващи болта
6 шайби
7. Отстранете задвижващия ремък от шайбата на помпата.

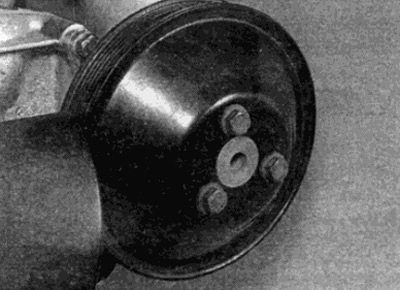

8. Развийте трите болта и свалете шайбата от вала на помпата (виж фиг. 24.8).
Фиг. 24.8. Развийте трите болта и свалете шайбата от вала на помпата
9. Отстранете двата монтажни болта отзад на скобата на помпата и отстранете монтажната плоча с резба отпред (виж фиг. 24.9).

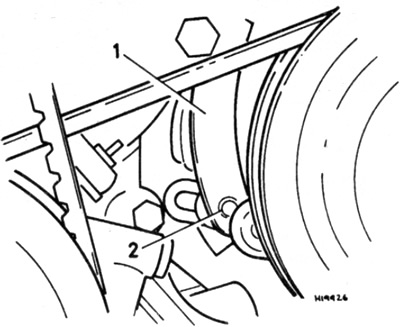

Фиг. 24.9. Монтажна плоча с резба (1) и монтажни болтове (2)
10. Развийте и отстранете регулиращия контраболт от задната част на помпата, след това отстранете контрагайката и регулатора на предавката.
(Публикация, препечатана от този ресурс: MercedesMan.ru)
11. Извадете помпата от двигателя.
Монтиране
12. Инсталирайте помпата в обратен ред, като вземете предвид следните точки:
- a) След като монтирате задвижващия ремък, регулирайте напрежението, както е описано в глава 1А или 1Б.
- b) Когато монтирате филтърната пружина и гайката, затегнете гайката, за да затегнете пружината.
- в) Когато приключите, напълнете резервоара с необходимата течност в необходимото количество, след това стартирайте двигателя и завъртете волана наляво и надясно няколко пъти, докато спре. Проверете нивото на течността и добавете, ако е необходимо. Повторете процедурата, докато нивото на течността спре да намалява. Поставете капака и гайката на капака.
Модели произведени след октомври 1984г
Премахване
13. Задействайте ръчната спирачка и повдигнете предната част на автомобила с крик и го поставете на стойки (вижте "Повдигане на автомобила и поставянето му на стойки").
14. Продължете, както е описано в Глава 1, разхлабете напрежението на задвижващия ремък и свалете ремъка от шайбата на помпата, като вземете предвид, че преди да разхлабите ремъка, е необходимо да разхлабите болтовете на ролката.
15. Където е необходимо, отстранете тръбата за въздух, за да подобрите достъпа до помпата (вижте глава 4).
16. Развийте закрепващите болтове и извадете шайбата от помпата на кормилното управление, като си спомните как е монтирана.
17. Избършете зоната около фитингите и нанесете идентификационни знаци върху тръбите и маркучите на помпата.
18. Разхлабете монтажните гайки и откачете маркучите от помпата. Подгответе се за факта, че част от течността може да се разлее и поставете контейнер под маркучите, когато развивате гайките. Запушете краищата на тръбите и отворите на помпата, за да предотвратите разливане на течност и замърсяване на хидравличната система.
19. Където е необходимо, развийте болтовете и отстранете скобата от задната страна на помпата.
20. Разхлабете и отстранете монтажните болтове на помпата на кормилното управление. Извадете помпата от двигателното отделение.
21. Ако помпата е дефектна, свържете се с вашия дилър на Mercedes-Benz за резервни части. Ако има налични резервни части, можете да ремонтирате помпата или да я замените с ремонтирана. Ако няма налични резервни части, помпата трябва да се смени.
Монтиране
22.. Монтирайте помпата и затегнете монтажните болтове до необходимия въртящ момент. Ако е необходимо, монтирайте опорна стойка в задната част на помпата.
23. Като използвате маркировките, направени по време на отстраняването, свържете маркучите към помпата и затегнете здраво монтажните гайки.
24. Монтирайте ролката върху помпата, като се уверите, че е инсталирана правилно. Затегнете монтажните болтове до необходимия въртящ момент.
25. Инсталирайте задвижващия ремък и го опънете, както е описано в Глава 1.
26. Когато приключите, заредете помпата и обезвъздушете хидравличната система, както е описано в параграф 25.
