Проверка на задвижващия ремък - Основи
1. Поради тяхното приложение и дизайн, ремъците имат ограничен експлоатационен живот и за да се избегнат проблеми, ремъците трябва да се проверяват периодично.
2. Броят на ремъците се определя от броя на инсталираните допълнителни системи (блокове). Ремъчното задвижване включва водната помпа, алтернатора, хидравличната помпа на кормилното управление/окачването, компресора на климатика и помпата за зареждане с въздух.
3. За да подобрите достъпа за проверка на колана, ако желаете, отстранете вентилатора за вискозно охлаждане и капака, както е описано в Глава 3.
4. При изключен двигател използвайте пръстите си (и, ако е необходимо, фенерче) движете се по коланите, като проверявате за пукнатини и разслояване на колана. Също така проверете протриването на колана и глазурата, която придава на колана блестящ вид. Трябва да се проверят двете страни на коланите, което може да стане чрез завъртане на колана. Ако е необходимо, завъртете коляновия вал с гаечен ключ от болта на главината на ролката на коляновия вал, така че да може да се провери целият ремък.
Смяна на задвижващия ремък
5. Отстранете лопатките на охлаждащия вентилатор и капака, както е описано в Глава 3. При модели, оборудвани с несменяем капак на вентилатора, е необходимо вентилаторът да бъде премахнат заедно с капака.
6. Развийте гайките на края на болта на рамото на обтегача (виж фиг. 7.6).

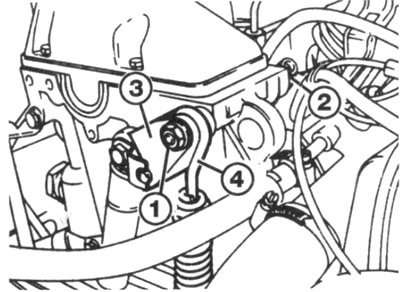

Фиг. 7.6. Спомагателни части за обтегач на задвижващ ремък.
1 Гайка на рамото на обтегача
2 Болт на лоста на обтегача
3 Лост на обтегача
4 Обтегателна пружина
7. Поставете подходящ лост (приблизително 12,0 mm в диаметър и 300 mm дължина - като щанга за колело от комплект инструменти за превозно средство) в отвора в рамото на обтегача и натиснете рамото обратно на часовниковата стрелка, така че болтът на рамото да може да се премести към всмукателен колектор.
8. Завъртете лоста по посока на часовниковата стрелка, за да разхлабите пружината на обтегача.
9. Издърпайте опъващата ролка назад и свалете ремъка от ролките.
10. Инсталирайте новия ремък, както следва.
11. Повдигнете леко направляващата шайба и я задръжте в тази позиция, докато се извършва опъването.
12. Оформете примка на ремъка със задвижващите ребра, обърнати навън, след това прекарайте ремъка между водната помпа и шайбите на коляновия вал (виж фиг. 7.12).

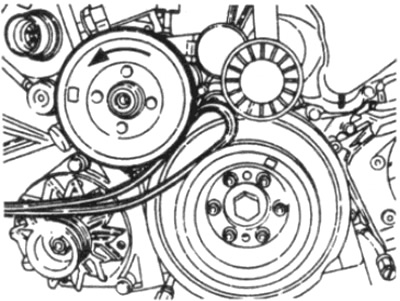

Фиг. 7.12. Оформете примка в ремъка и я прекарайте между шайбите на водната помпа и коляновия вал
13. С лявата си ръка натиснете здраво ремъка върху ролката на водната помпа, след това завъртете ролката на водната помпа обратно на часовниковата стрелка, докато ремъкът достигне ролката за опъване (виж фиг. 7.13).

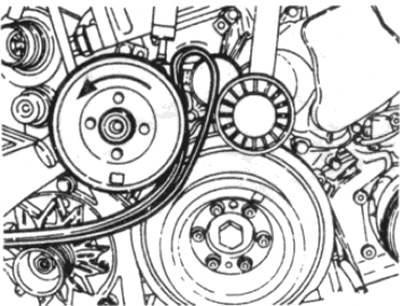

Фиг. 7.13. Завъртете водната помпа обратно на часовниковата стрелка, докато ремъкът достигне опъващата ролка
14. Поставете ремъка върху ролката на празен ход и ролката на водната помпа, след това отворете останалата част от ремъка и го монтирайте около останалите ролки в показания ред (виж фиг. 7.14, a-d).

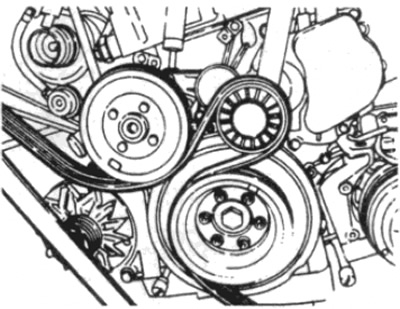

Фиг. 7.14, а. Прекарайте ремъка отгоре на направляващата шайба, след което го прекарайте около останалите ролки

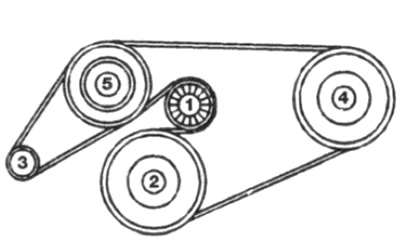

Фиг. 7.14, б. Задвижващ ремък за аксесоари - модели без климатик
Монтирайте ремъка около ролките в показания ред
1 обтяжна ролка
2 шайба на коляновия вал
3 Ролка на алтернатора
4 Ролка на помпата на сервоуправлението
5 Ролка на водната помпа

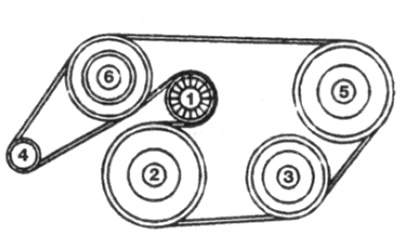

Фигура. 7.14 в. Колан спомагателни агрегати — модели с климатик, но без мидълуер теглително ролка
Монтирайте ремъка около ролките в показания ред
1 обтяжна ролка
2 шайба на коляновия вал
3 Ролка на компресора на климатика
4 Ролка на генератора
5 Ролка на помпата на сервоуправление
6 Ролка на водната помпа

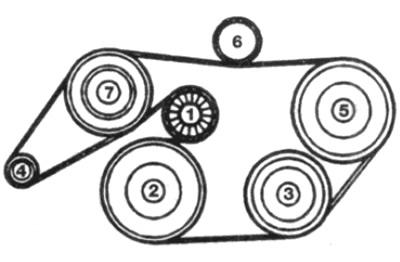

Фиг. 7.14, d. Допълнителен задвижващ ремък - модели с климатик и междинна обтягаща ролка
Монтирайте ремъка около ролките в показания ред
1 обтяжна ролка
2 шайба на коляновия вал
3 Ролка на компресора на климатика
4 Ролка на генератора
5 Ролка на помпата на сервоуправление
6 Междинна опъваща ролка
7 Ролка на водната помпа
15. Разхлабете празната шайба.
16. Натиснете надолу рамото на обтегача, така че болтът на рамото да може да се постави на място.
[Информация, копирана от уебсайта: mercedesman.ru]
17. Натиснете болта назад през лоста, като се уверите, че пружината на лоста е позиционирана правилно.
18. Поставете гайка на болта на лоста на обтегача и докато държите болта от завъртане, затегнете гайката с необходимата сила.
19. Монтирайте лопатките и капака на вентилатора на радиатора и, където е необходимо, радиатора, както е описано в Глава 3.
