Премахване
Водната помпа е разположена от горната страна на цилиндровия блок и се задвижва от оребрен ремък. За да го премахнете, е необходимо да спуснете захранващия блок върху напречната греда на предния мост.
1. Източете охлаждащата течност, вижте съответната глава.
2. Спуснете двигателя върху напречната греда, вижте съответната глава.

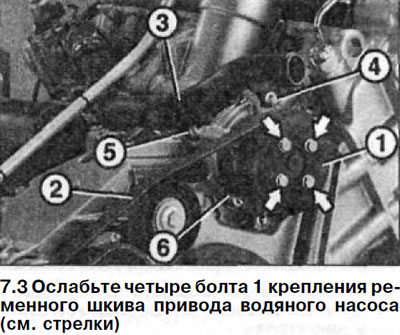

3. Разхлабете четирите болта 1, закрепващи шайбата на задвижващия ремък на водната помпа (вижте стрелките на илюстрацията).
4. Отстранете вълнообразния ремък 2 (вижте илюстрация 7.3).
5. Развийте напълно болтовете, закрепващи шайбата на задвижващия ремък на водната помпа, и свалете шайбата на ремъка от вала на водната помпа.
Ако маркучът за охлаждаща течност 3 е прикрепен към водната помпа с болтове 4 (вижте илюстрация 7.3), това:
6. Развийте два болта 4 и 5 (вижте илюстрация 7.3). Развийте третия болт от монтажната скоба на масления филтър и извадете маркуча за охлаждащата течност от блока на цилиндъра, като натиснете маркуча нагоре.
Внимание! Илюстрация 7.3 показва само два болта за закрепване на маркуча.
7. Отстранете О-пръстена на тръбата на охлаждащата течност.
8. Развийте болтовете, закрепващи водната помпа 6 и я извадете от цилиндровия блок (вижте илюстрация 7.3).
9. Отстранете уплътнението на водната помпа.
Монтиране
10. Почистете свързващите повърхности на цилиндровия блок и водната помпа.
11. Поставете отново водната помпа, като я замените с ново профилно гумено уплътнение и я закрепете с болтове. Моментът на затягане на монтажните болтове на водната помпа е 8 Nm.
12. Монтирайте, ако е свален, маркуча за циркулация на охлаждащата течност с ново уплътнение в отвора в цилиндровия блок.
Внимание! За да се улесни монтирането на уплътнението, се препоръчва да се намокри със сапунена вода.
13. Завийте монтажните болтове, без да ги затягате.
Последователност и моменти на затягане на болтовете:
- болт с многостранен гаечен ключ на цилиндровия блок със сила 14 Nm;
- болт с вътрешен ключ на водна помпа, прилагащ сила от 8 Nm;
- болт с многостранен гаечен ключ на корпуса на масления филтър със сила от 8 Nm.
14. Монтирайте ремъчната шайба и леко я затегнете с болтовете.
15. Инсталирайте вълнообразния ремък, вижте съответната глава.
16. Затегнете четирите болта 1, закрепващи шайбата на задвижващия ремък на водната помпа (вижте илюстрация 7.3). Момент на затягане 8 Nm.
17. Повдигнете двигателя върху напречната греда на предния мост и го закрепете.
18. Напълнете с охлаждаща течност и отстранете въздуха от охладителната система, вижте съответната глава.
